B站架构设计7：网络编程

2021-11-20 22:30:40

一、网络通信协议

互联网的核心是一系列协议，总称为”互联网协议”（Internet Protocol Suite），正是这一些协议规定了电脑如何连接和组网。

主要协议分为：

Socket：接口抽象层
TCP / UDP：面向连接(可靠) / 无连接(不可靠)
HTTP1.1 / HTTP2 / QUIC（HTTP3）：超文本传输协议

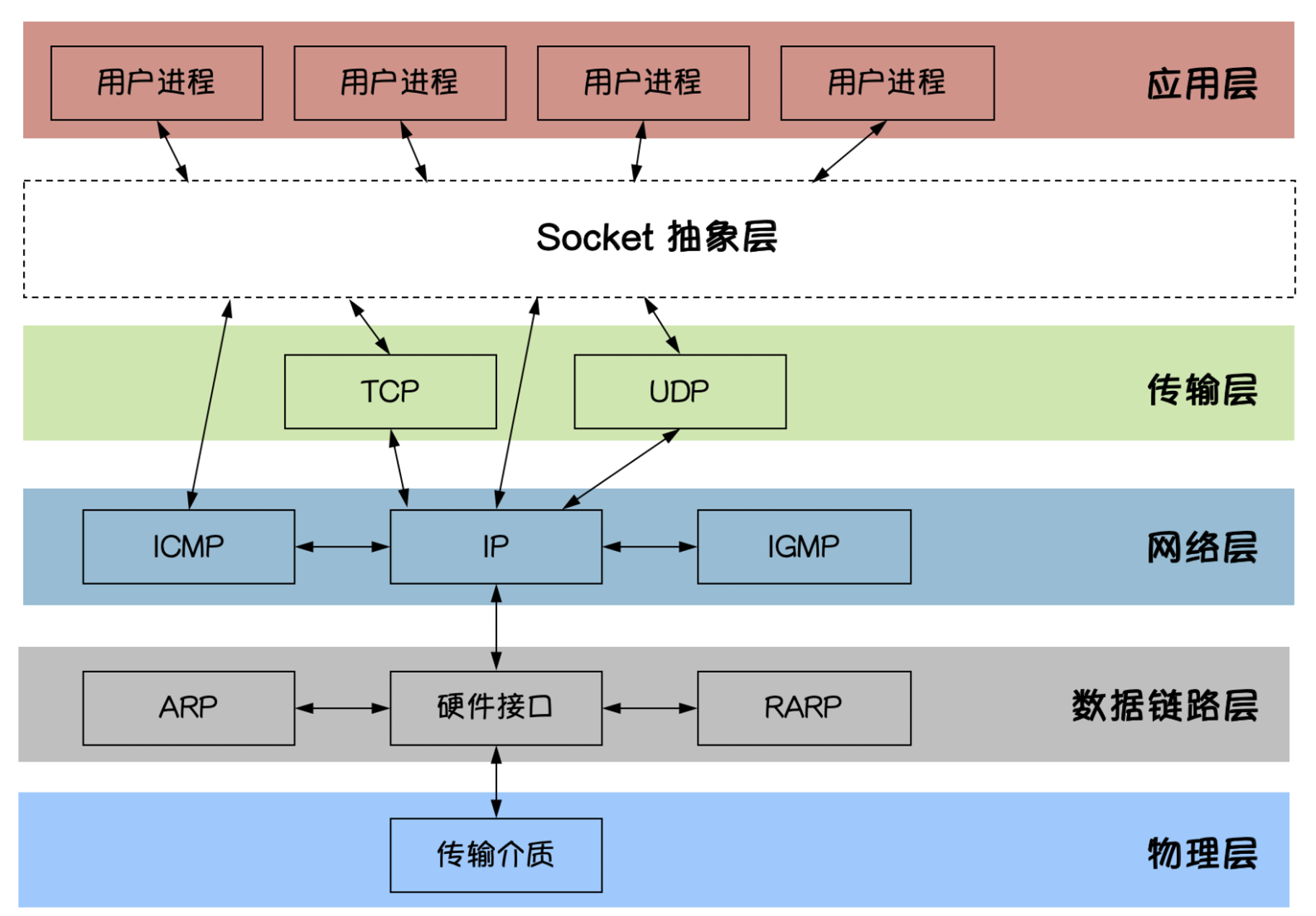

1. Socket 抽象层

应用程序通常通过“套接字”向网络发出请求或者应答网络请求。

一种通用的面向流的网络接口，主要操作：

建立、接受连接
读写、关闭、超时
获取地址、端口

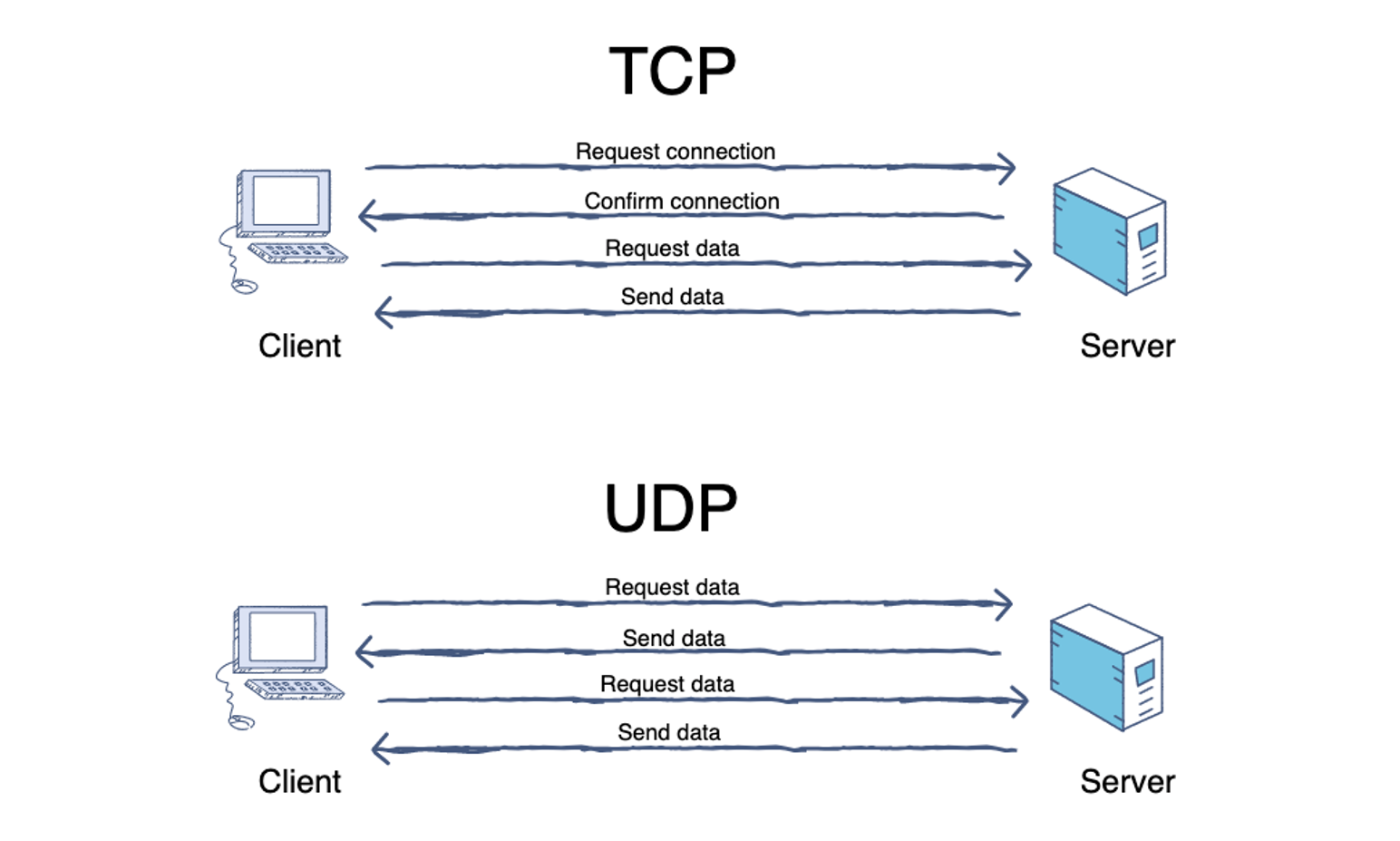

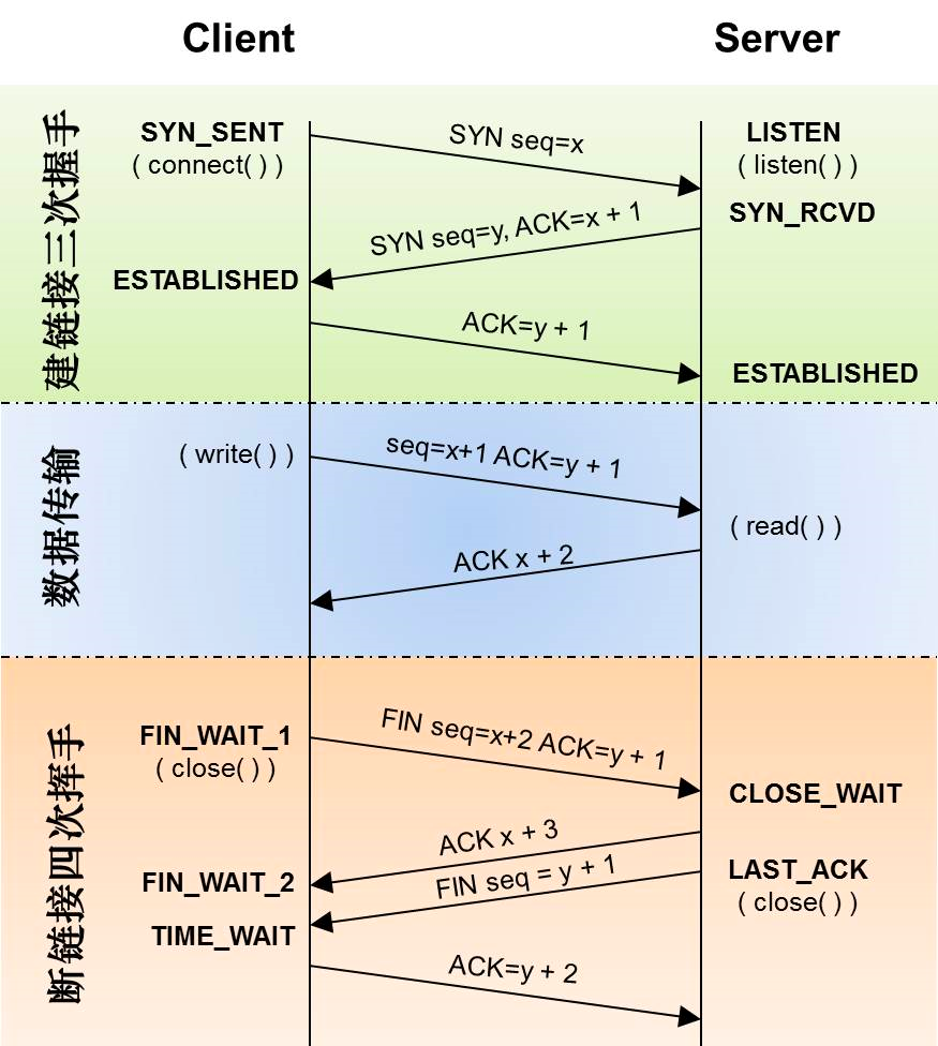

2. TCP 面向连接的协议

TCP/IP（Transmission Control Protocol/Internet Protocol）即传输控制协议/网间协议，是一种面向连接（连接导向）的、可靠的、基于字节流的传输层（Transport layer）通信协议，因为是面向连接的协议。

服务端流程：

监听端口
接收客户端请求建立连接
创建 goroutine 处理连接

客户端流程：

建立与服务端的连接
进行数据收发
关闭连接

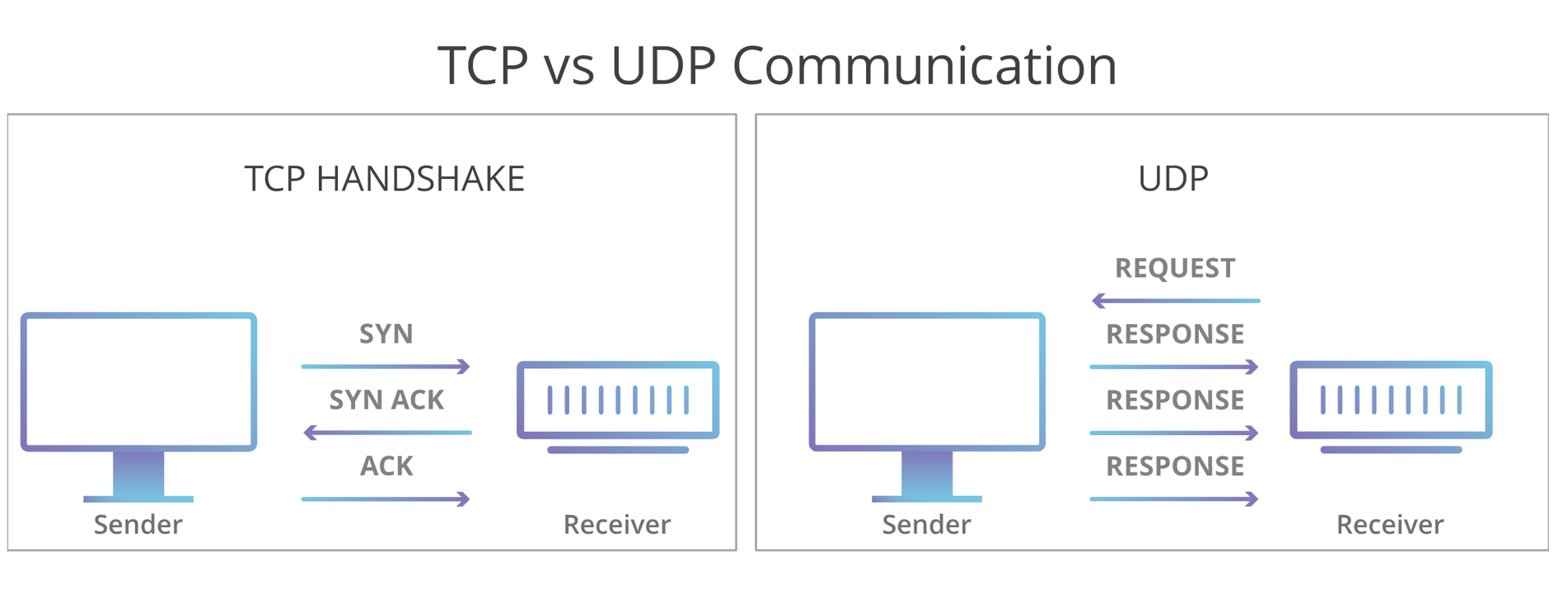

3. UDP 不可靠连接

UDP 协议（User Datagram Protocol）中文名称是用户数据报协议，是 OSI（Open System Interconnection，开放式系统互联）参考模型中一种无连接的传输层协议。

一个简单的传输层协议：

不需要建立连接
不可靠的、没有时序的通信
数据报是有长度（65535-20=65515）
支持多播和广播
低延迟，实时性比较好
应用于用于视频直播、游戏同步

4. HTTP 超文本传输协议

HTTP(HyperText Transfer Protocol)是互联网上应用最为广泛的一种网络协议，它详细规定了浏览器和万维网服务器之间互相通信的规则，通过因特网传送万维网文档的数据传送协议。

请求报文：

Method: HEAD/GET/POST/PUT/DELETE
Accept：text/html、application/json
Content-Type:
- application/json
- application/x-www-form-urlencoded
请求正文

响应报文：
- 状态行(200/400/500)
- 响应头(Response Header)
响应正文

GET / HTTP/1.1
Host: www.google.com
Content-Type: text/html
Connection: keep-alive

--------

HTTP/1.1 200 OK

Content-Length: 3059
Server: GWS/2.0
Content-Type: text/html
Connection: keep-alive

<html>...

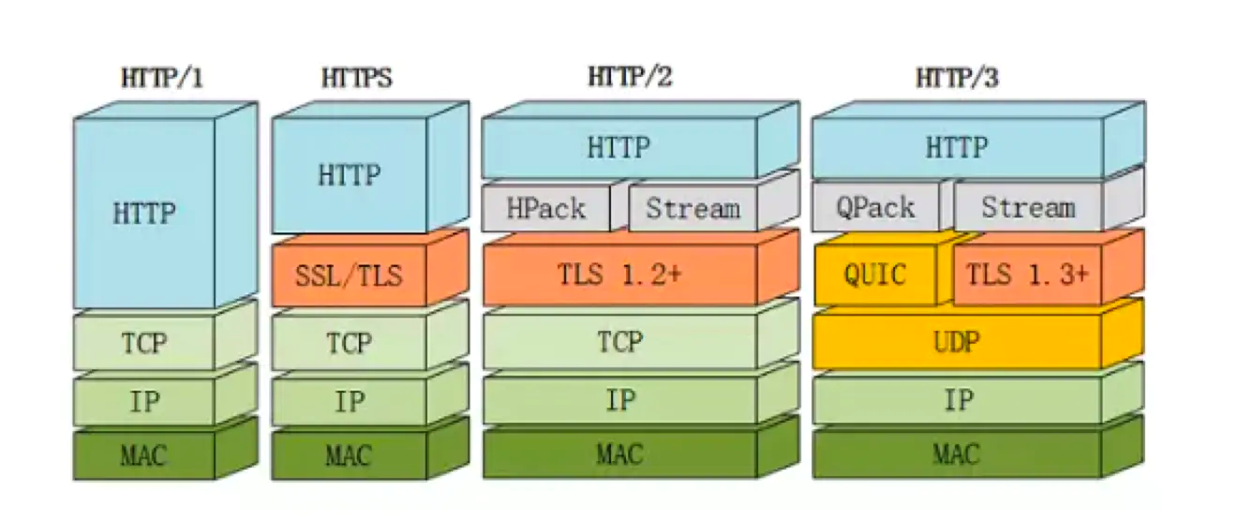

演进

HTTP 发展史：

1991 年发布初代 HTTP/0.9 版
1996 年发布 HTTP/1.0 版
1997 年是 HTTP/1.1 版，是到今天为止传输最广泛的版本
2015 年发布了 HTTP/2.0 版，优化了 HTTP/1.1 的性能和安全性
2018 年发布的 HTTP/3.0 版，使用 UDP 取代 TCP 协议

HTTP2：

二进制分帧，按帧方式传输
多路复用，代替原来的序列和阻塞机制
头部压缩，通过 HPACK 压缩格式
服务器推送，服务端可以主动推送资源

HTTP3：

连接建立延时低，一次往返可建立HTTPS连接
改进的拥塞控制，高效的重传确认机制
切换网络保持连接，从4G切换到WIFI不用重建连接

二、Go 网络编程基础**

1. 基础概念

基础概念：

Socket：数据传输
Encoding：内容编码
Session：连接会话状态
C/S模式：通过客户端实现双端通信
B/S模式：通过浏览器即可完成数据的传输

网络轮询器

多路复用模型
多路复用模块
文件描述符
Goroutine 唤醒

2. TCP 简单例子

func main() {
	listen, err := net.Listen("tcp", "127.0.0.1:10000")
	if err != nil {
		log.Fatalf("listen error: %v\n", err)
	}
	for {
		conn, err := listen.Accept()
		if err != nil {
			log.Printf("accept error: %v\n", err)
			continue
		}
		// 开始goroutine监听连接
		go handleConn(conn)
	}
}

func handleConn(conn net.Conn) {
	defer conn.Close()
	// 读写缓冲区
	rd := bufio.NewReader(conn)
	wr := bufio.NewWriter(conn)
	for {
		line, _, err := rd.ReadLine()
		if err != nil {
			log.Printf("read error: %v\n", err)
			return
		}
		wr.WriteString("hello ")
		wr.Write(line)
		wr.Flush() // 一次性syscall
	}
}

3. UDP 简单例子

func main() {
	listen, err := net.ListenUDP("udp", &net.UDPAddr{Port: 20000})
	if err != nil {
		log.Fatalf("listen error: %v\n", err)
	}
	defer listen.Close()
	for {
		var buf [1024]byte
		n, addr, err := listen.ReadFromUDP(buf[:])
		if err != nil {
			log.Printf("read udp error: %v\n", err)
			continue
		}
		data := append([]byte("hello "), buf[:n]...)
		listen.WriteToUDP(data, addr)
	}
}

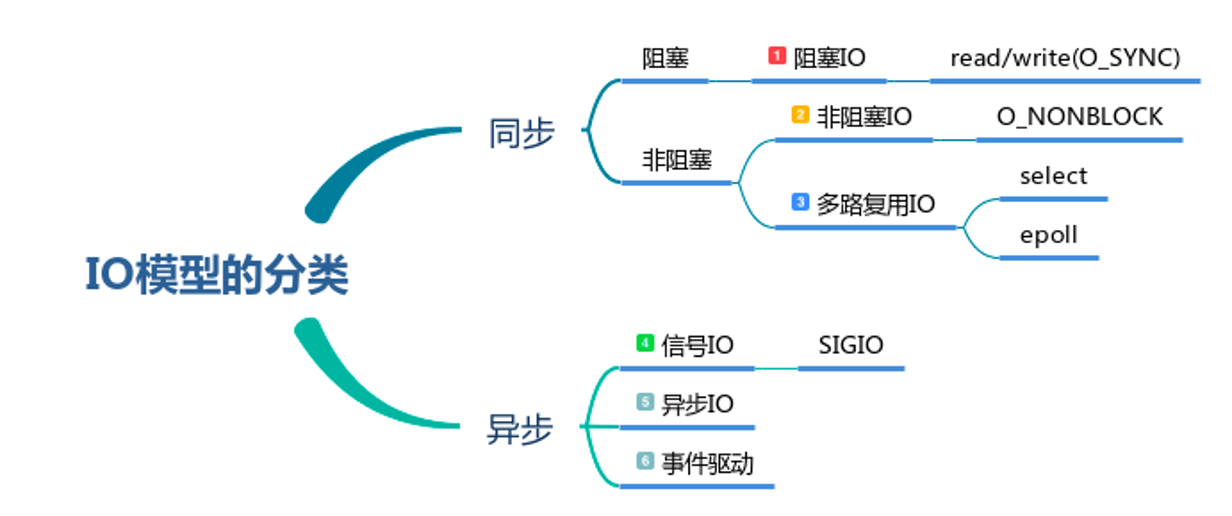

3. IO 模型

Linux下主要的IO模型分为:

Blocking IO - 阻塞 IO
Nonblocking IO - 非阻塞 IO
IO multiplexing - IO 多路复用
Signal-driven IO - 信号驱动式IO（异步阻塞）
Asynchronous IO - 异步IO

同步：调用端会一直等待服务端响应，直到返回结果

异步：调用端发起调用之后不会立刻返回，不会等待服务端响应

阻塞：服务端返回结果之前，客户端线程会被挂起，此时线程不可被 CPU 调度，线程暂停运行

非阻塞：在服务端返回前，函数不会阻塞调用端线程，而会立刻返回

4. IO 多路复用

Go 语言在采用 I/O 多路复用模型处理 I/O 操作，但是他没有选择最常见的系统调用 select。虽然 select 也可以提供 I/O 多路复用的能力，但是使用它有比较多的限制：

监听能力有限 — 最多只能监听 1024 个文件描述符；
内存拷贝开销大 — 需要维护一个较大的数据结构存储文件描述符，该结构需要拷贝到内核中；
时间复杂度 𝑂(𝑛) — 返回准备就绪的事件个数后，需要遍历所有的文件描述符；

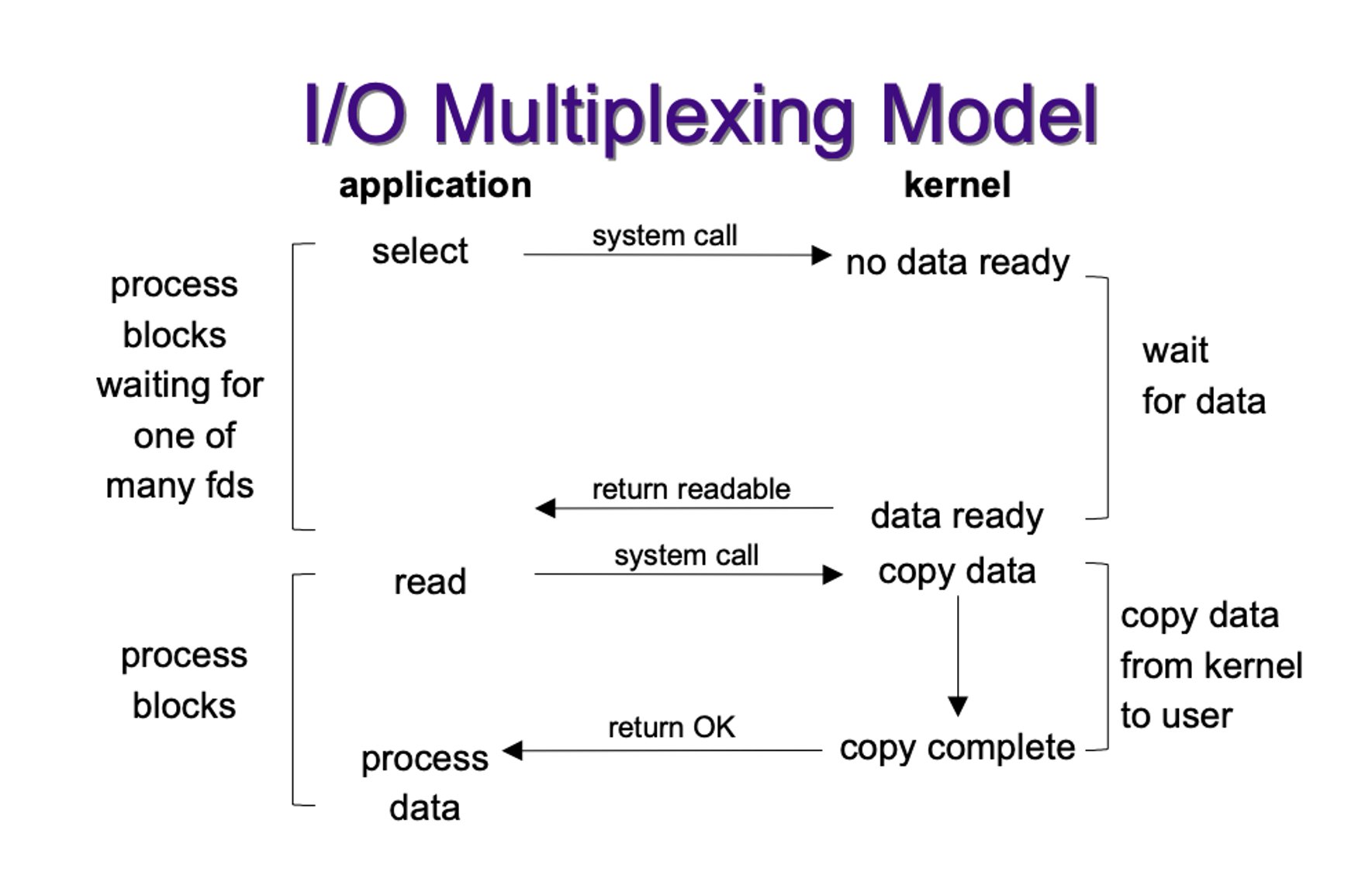

I/O 多路复用：进程阻塞于 select，等待多个 IO 中的任一个变为可读，select调用返回，通知相应 IO 可以读。它可以支持单线程响应多个请求这种模式。

5. IO 多路复用模块

为了提高 I/O 多路复用的性能，不同的操作系统也都实现了自己的 I/O 多路复用函数，例如：epoll、kqueue 和 evport 等

Go 语言为了提高在不同操作系统上的 I/O 操作性能，使用平台特定的函数实现了多个版本的网络轮询模块：

src/runtime/netpoll_epoll.go
src/runtime/netpoll_kqueue.go
src/runtime/netpoll_solaris.go
src/runtime/netpoll_windows.go
src/runtime/netpoll_aix.go
src/runtime/netpoll_fake.go

三、Goim 长连接 TCP 编程

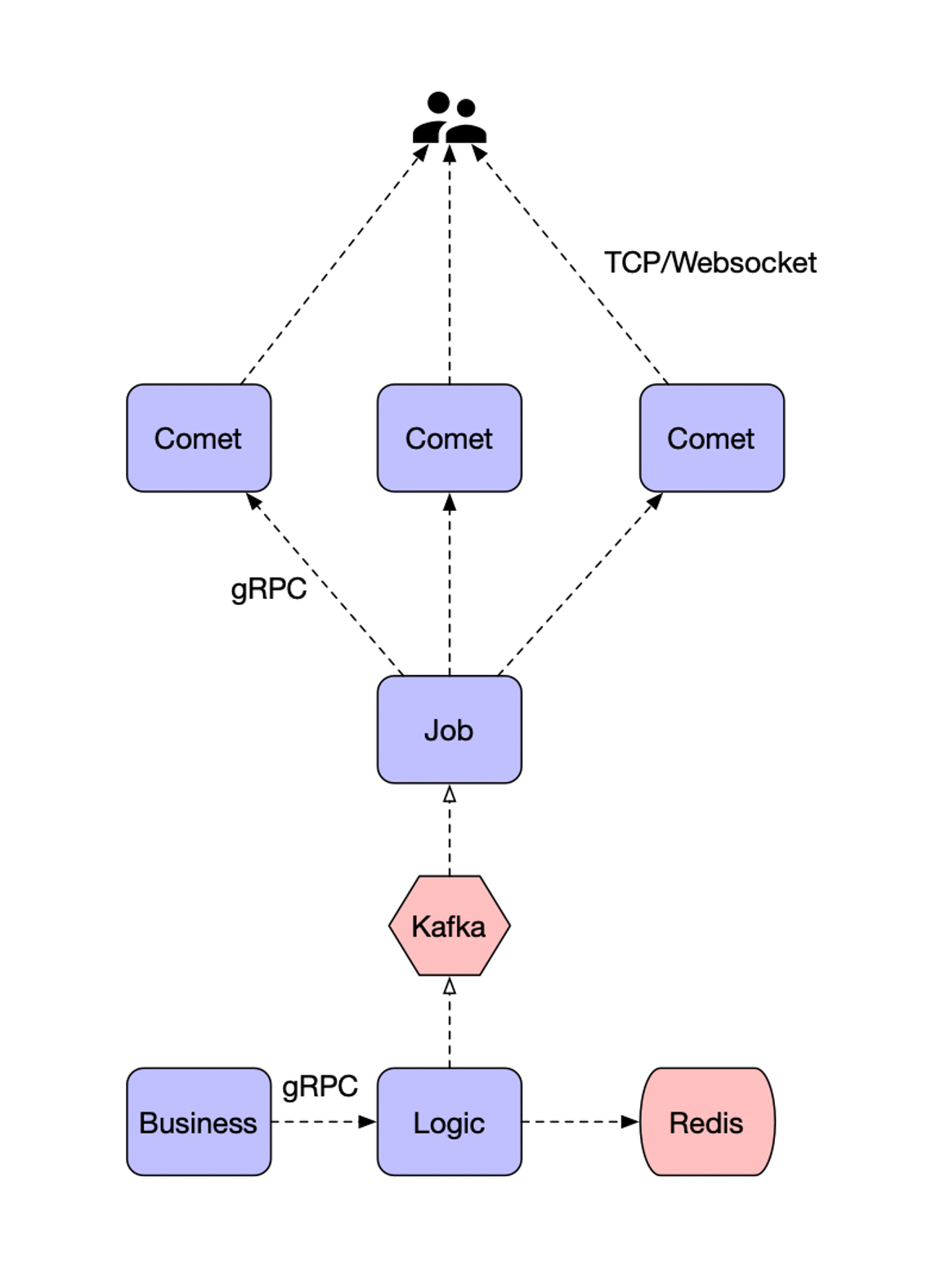

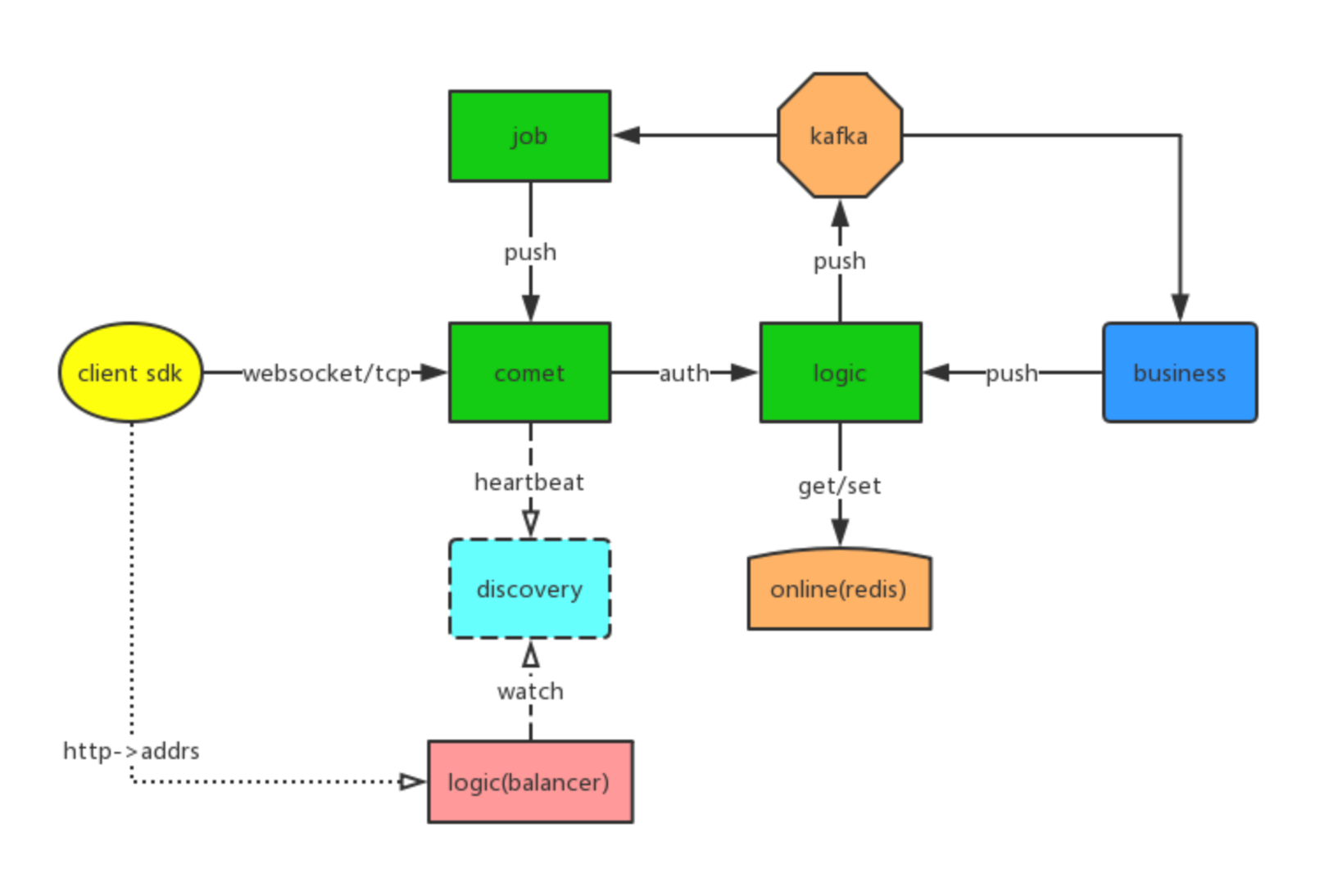

1. 概述

Comet：长连接管理层，主要是监控外网 TCP/Websocket 端口，并且通过设备 ID 进行绑定 Channel 实现，以及实现了 Room 合适直播等大房间消息广播。
Logic：逻辑层，监控连接 Connect、Disconnect 事件，可自定义鉴权，进行记录 Session 信息（设备 ID、ServerID、用户 ID），业务可通过设备 ID、用户 ID、RoomID、全局广播进行消息推送。
Job：通过消息队列的进行推送消峰处理，并把消息推送到对应 Comet 节点。

各个模块之间通过 gRPC 进行通信。

2. 设计

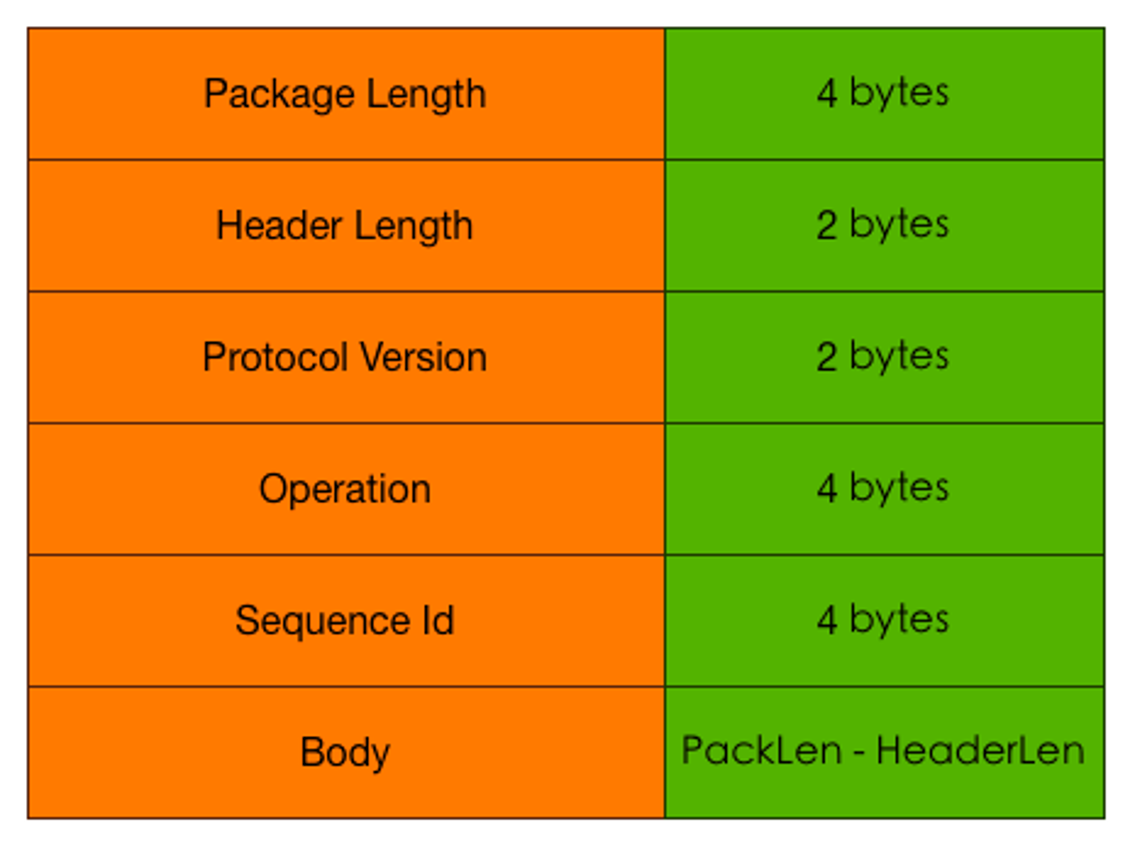

协议设计

主要以包/针方式：

Package Length，包长度
Header Length，头长度
Protocol Version，协议版本
Operation，操作码
Sequence 请求序号 ID
Body，包内容

Operation:

Auth
Heartbeat
Message

Sequence：按请求、响应对应递增 ID

边缘节点

Comet 长连接连续节点，通常部署在距离用户比较近，通过 TCP 或者 Websocket 建立连接，并且通过应用层 Heartbeat 进行保活检测，保证连接可用性。

节点之间通过云 VPC 专线通信，按地区部署分布。

负载均衡

长连接负载均衡比较特殊，需要按一定的负载算法进行分配节点，可以通过 HTTPDNS 方式，请求获致到对应的节点 IP 列表，例如，返回固定数量 IP，按一定的权重或者最少连接数进行排序，客户端通过 IP 逐个重试连接；

Comet 注册 IP 地址，以及节点权重，定时 Renew 当前节点连接数量；
Balancer 按地区经纬度计算，按最近地区（经纬度）提供 Comet 节点 IP 列表，以及权重计算排序；
BFF 返回对应的长连接节点 IP，客户端可以通过 IP直接连；
客户端按返回 IP 列表顺序，逐个连接尝试建立长连接

心跳保活机制

长连接断开的原因：

长连接所在进程被杀死
NAT 超时
网络状态发生变化，如移动网络 & Wifi 切换、断开、重连
其他不可抗因素（网络状态差、DHCP 的租期等等）

高效维持长连接方案

进程保活（防止进程被杀死）
心跳保活（阻止 NAT 超时）
断线重连（断网以后重新连接网络）

自适应心跳时间

心跳可选区间**，**[min=60s，max=300s]
心跳增加步长**，**step=30s
心跳周期探测，success=current + step、fail=current - step

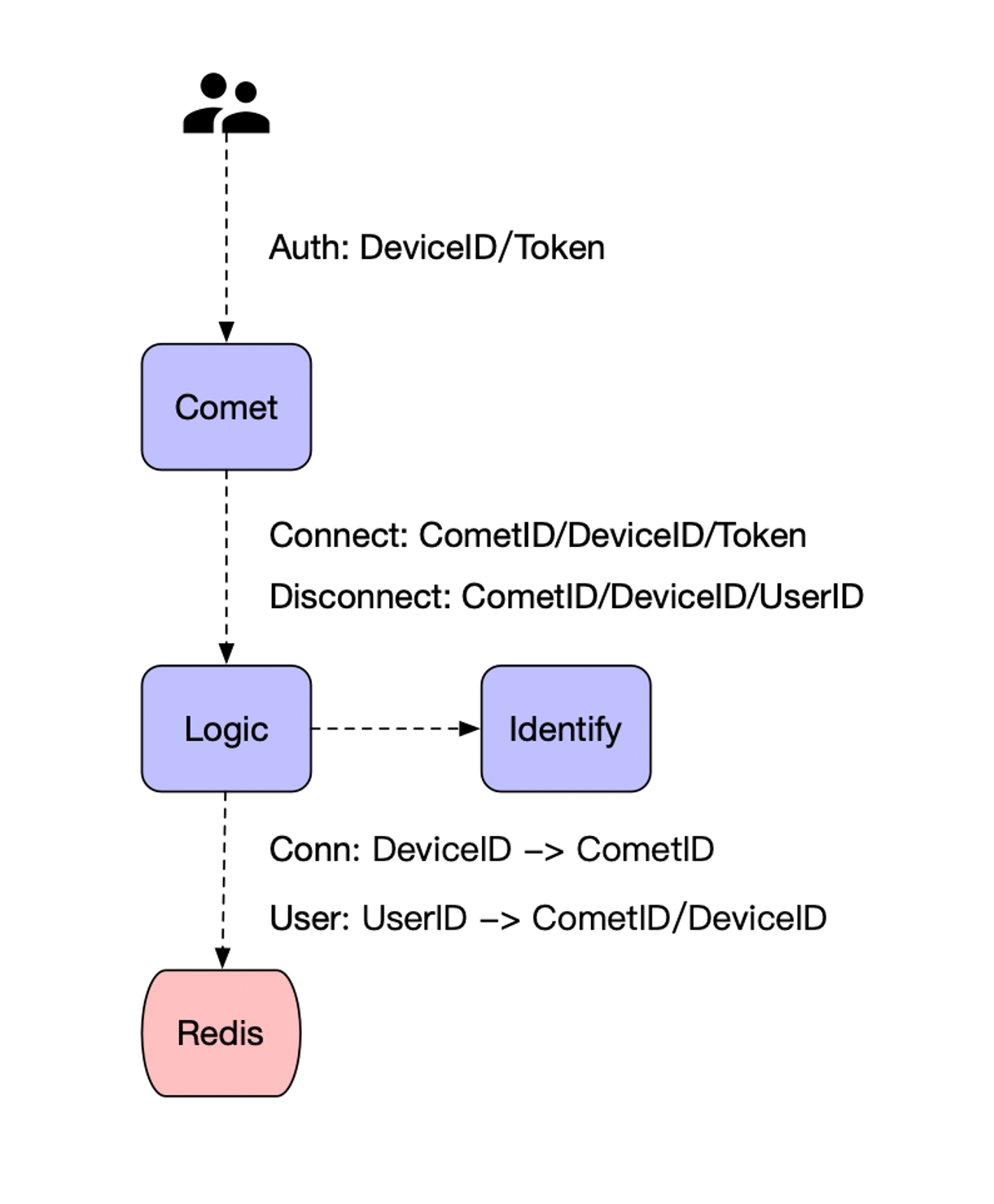

用户鉴权和 Session 信息

用户鉴权，在长连接建立成功后，需要先进行连接鉴权，并且绑定对应的会话信息；

Connect，建立连接进行鉴权，保存 Session 信息：

DeviceID，设备唯一 ID
Token，用户鉴权 Token，认证得到用户 ID
CometID，连接所在 comet 节点

Disconnect，断开连接，删除对应 Session 信息：

DeviceID，设备唯一 ID
CometID，连接所在 Comet 节点
UserID，用户 ID

Session，会话信息通过 Redis 保存连接路由信息：

连接维度，通过设备 D 找到所在 Comet 节点
用户维度，通过用户 ID 找到对应的连接和 Comet 所在节点

3. 实现

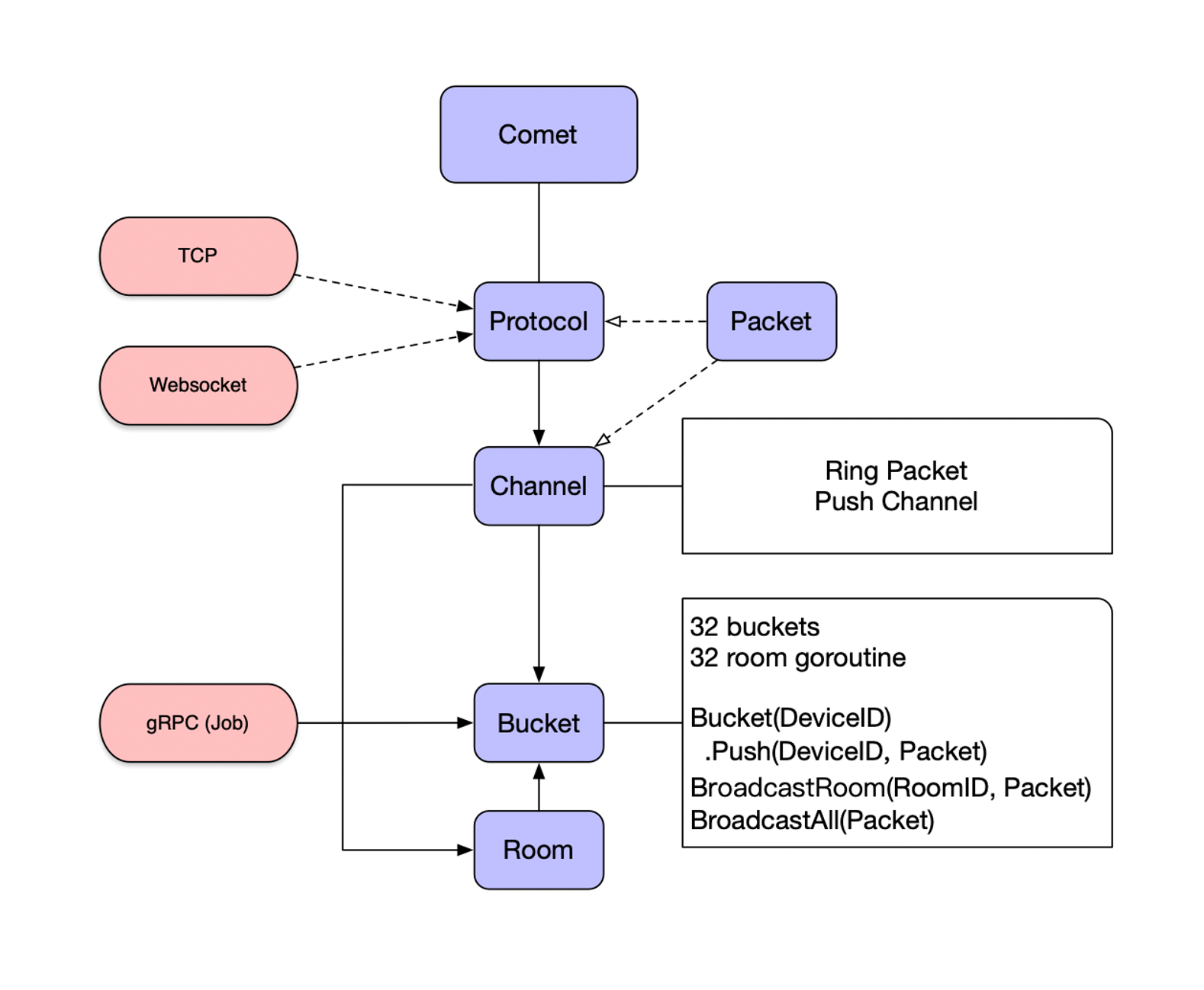

Comet

Comet 长连接层，实现连接管理和消息推送：

Protocol，TCP/Websocket 协议监听；
Packet，长连接消息包，每个包都有固定长度；
Channel，消息管道相当于每个连接抽象，最终 TCP/Websocket 中的封装，进行消息包的读写分发；
Bucket，连接通过 DeviceID 进行管理，用于读写锁拆散，并且实现房间消息推送，类似 Nginx Worker；
Room，房间管理通过 RoomID 进行管理，通过链表进行 Channel 遍历推送消息；

每个 Bucket 都有独立的 Goroutine 和读写锁优化：

Buckets {
	channels map[string] *Channel
	rooms map[string] *Room
}

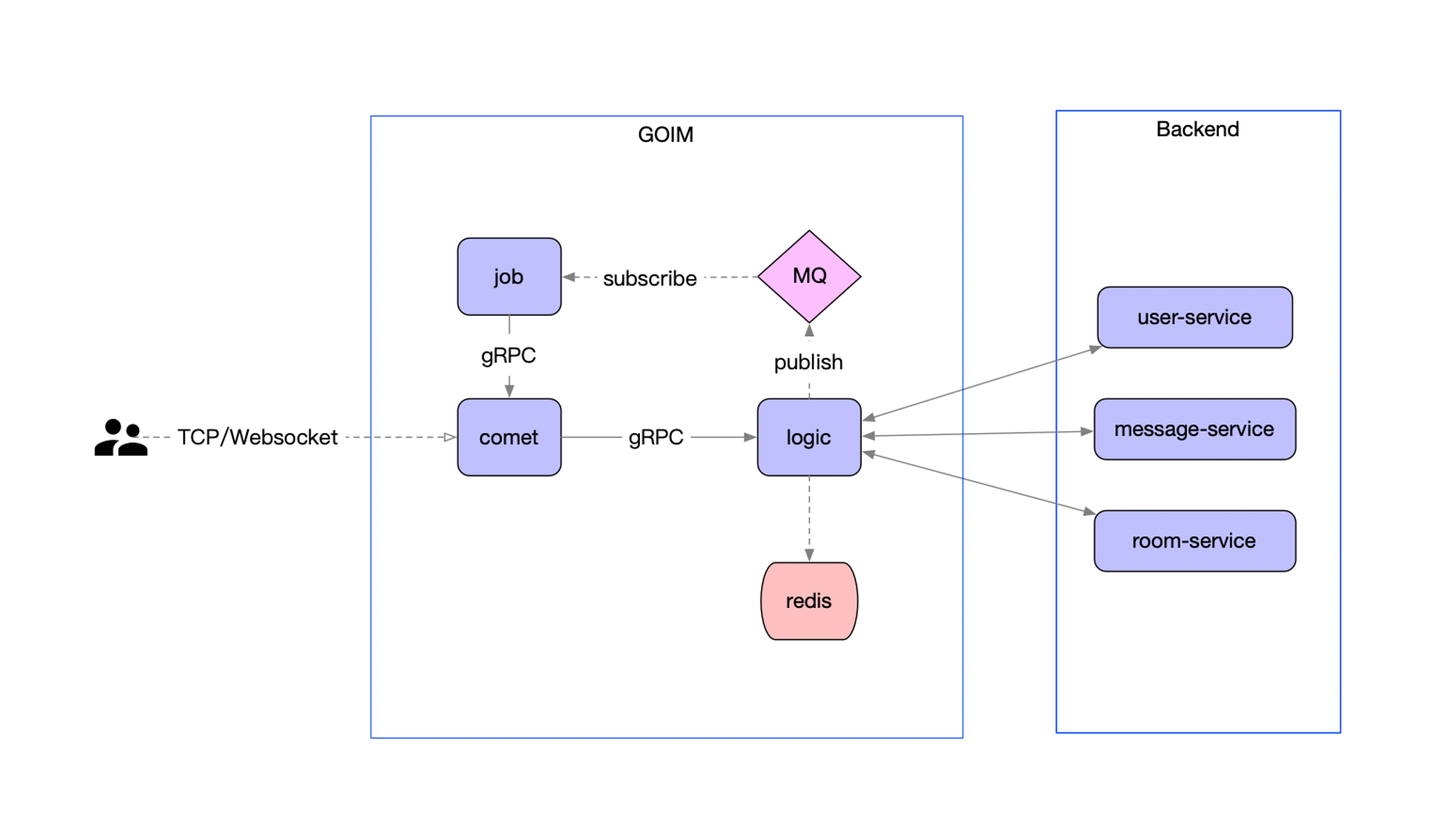

Logic

Logic 业务逻辑层，处理连接鉴权、消息路由，用户会话管理；

主要分为三层：

sdk，通过 TCP/Websocket 建立长连接，进行重连、心跳保活；
goim，主要负责连接管理，提供消息长连能力；
backend，处理业务逻辑，对推送消息过虑，以及持久化相关等；

Job

业务通过对应的推送方式，可以对连接设备、房间、用户 ID 进行推送，通过 Session 信息定位到所在的Comet 连接节点，并通过 Job 推送消息；

通过 Kafka 进行推送消峰，保证消息逐步推送成功；

支持的多种推送方式：

Push(DeviceID, Message)
Push(UserID, Message)
Push(RoomID, Message)
Push(Message)

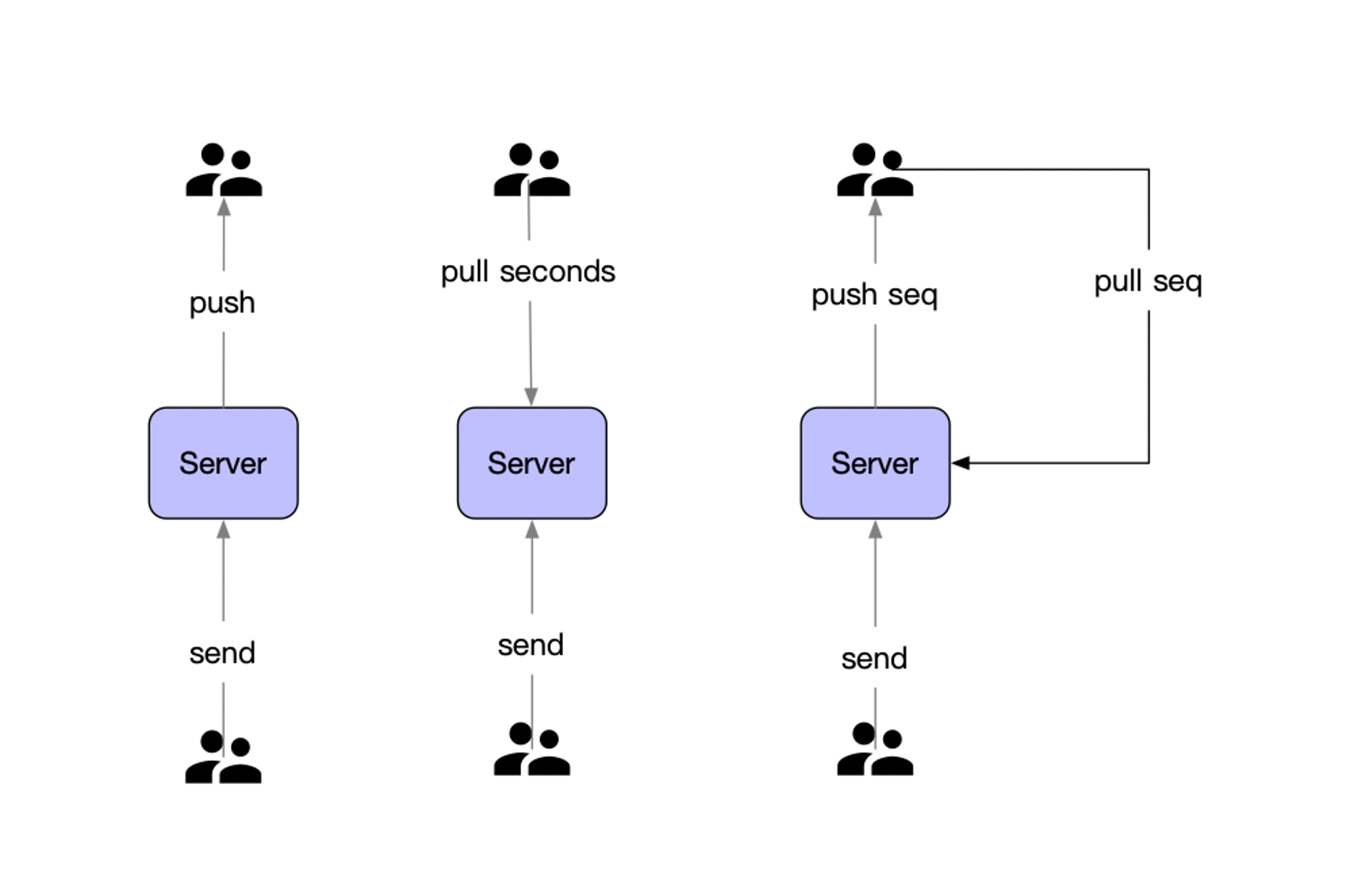

4. 推拉结合模式

在长连接中，如果想把消息通知所有人，主要有两种模式：一种是自己拿广播通知所有人，这叫“推”模式；一种是有人主动来找你要，这叫“拉”模式。；

在业务系统中，通常会有三种可能的做法：

推模式，有新消息时服务器主动推给客户端；
拉模式，由前端主动发起拉取消息的请求；
推拉结合模式，有新消息实时通知，客户端再进行新的消息摘取；

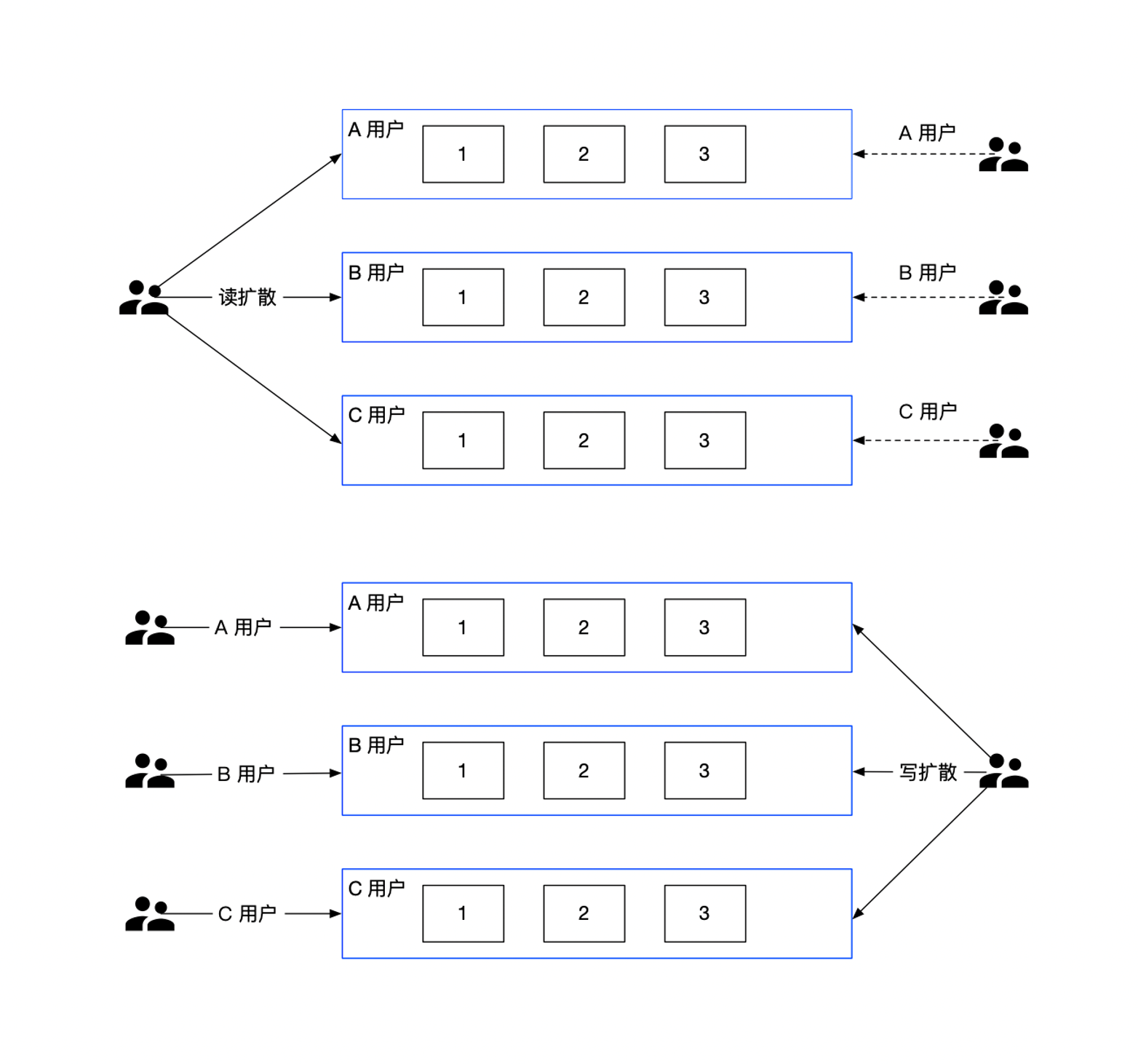

5. 读写扩散

一般消息系统中，通常会比较关注消息存储；

主要进行考虑“读”、“写”扩散，也就是性能问题；

在不同场景，可能选择不同的方式：

读扩散，在IM系统里的读扩散通常是每两个相关联的人就有一个信箱，或者每个群一个信箱。
- 优点：写操作（发消息）很轻量，只用写自己信箱
- 缺点：读操作（读消息）很重，需要读所有人信箱
写扩散，每个人都只从自己的信箱里读取消息，但写（发消息）的时候需要所有人写一份
- 优点：读操作很轻量
- 缺点：写操作很重，尤其是对于群聊来说

6. 唯一 ID 设计

唯一 ID，需要保证全局唯一，绝对不会出现重复的 ID，且 ID 整体趋势递增。

通常情况下，ID 的设计主要有以下几大类：

UUID
基于 Snowflake 的 ID 生成方式
基于申请 DB 步长的生成方式
基于 Redis 或者 DB 的自增 ID生成方式
特殊的规则生成唯一 ID

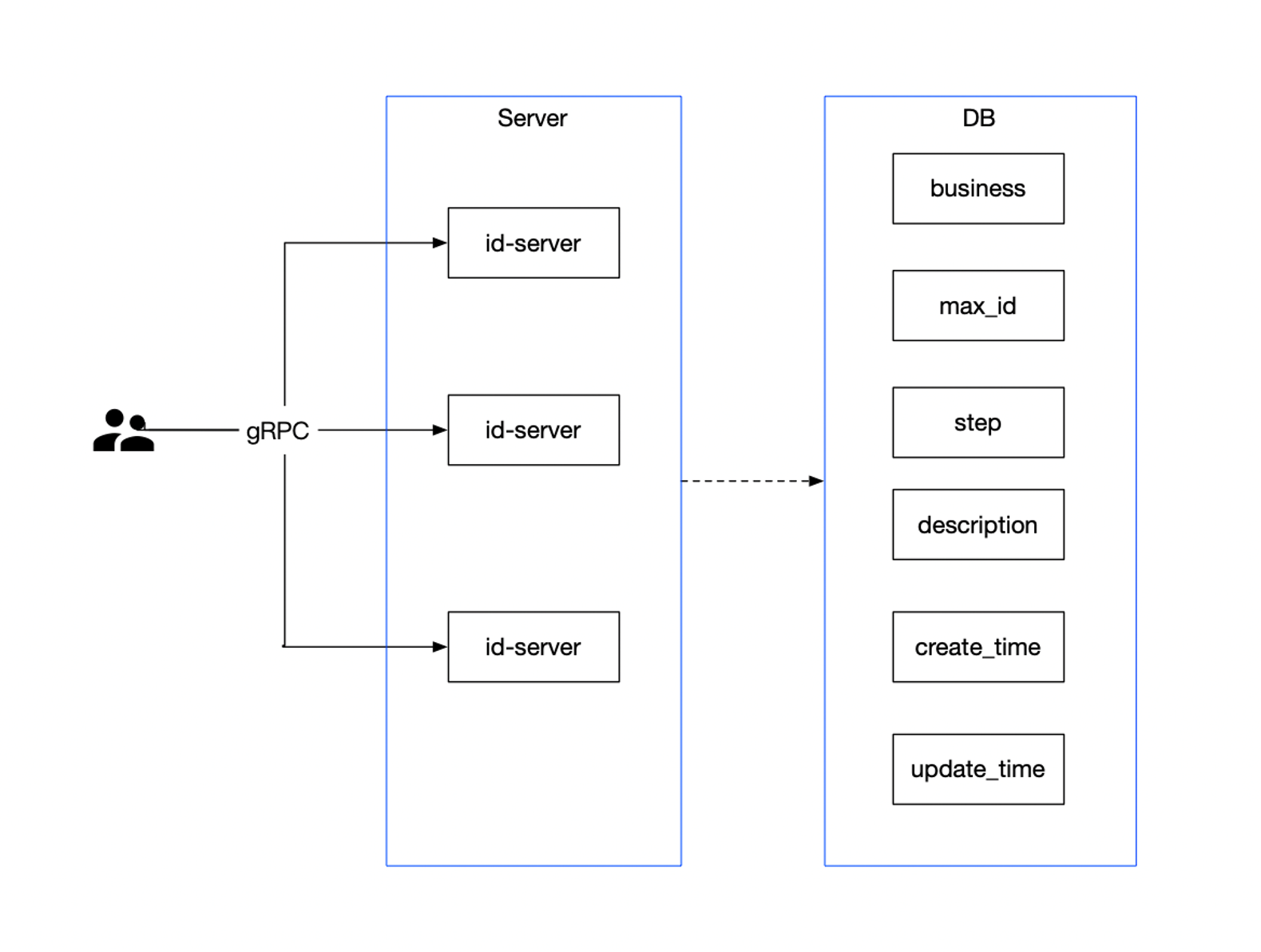

基于步长递增的分布式 ID 生成器，可以生成基于递增，并且比较小的唯一 ID；

服务主要分为:

通过 gRPC 通信，提供 ID 生成接口，并且携带业务标记，为不同业务分配 ID；
部署多个 id-server 服务，通过数据库进行申请 ID 步长，并且持久化最大的 ID，例如，每次批量取1000到内存中，可减少对 DB 的压力；
数据库记录分配的业务 MAX_ID 和对应 Step，供 Sequence 请求获取；

四、IM 私信系统

1. 功能需求

在聊天系统中，我们几乎每个人都在使用聊天应用，并且对消息及时性要求也非常高；

对消息也需要有一致性保证；

并且都有着丰富的多媒体传输功能：

1 on 1
Group chat
Online presence
Multiple device support
Push notifications

在聊天系统中，主要是客户端和服务端之间进行通信；

客户端可以是 Android、iOS、Web 应用；

通常客户端之间不会进行直接通信，而是客户端连接到服务端进行通信；

服务端需要支持：

接收各个客户端消息
消息转发到对应的人
用户不在线，存储新消息
用户上线，同步所有新消息

2. 连接和状态管理

在聊天系统中，最重要的是通信协议，如何有保证地及时送达消息；

一般来看，移动端基本都是通过长连方式实现，而 Web 端可以使用 HTTP、Websocket 实现实时通信；

常用通信方式：

HTTP 定时轮询
HTTP 长轮询
WebSocket
TCP

在聊天系统中，有着很多用户、消息功能，比如：

消息、群聊、用户状态，可以通过实时通信方式；

可能集群一些三方的服务，比如小米、华为推送、APNs 等；

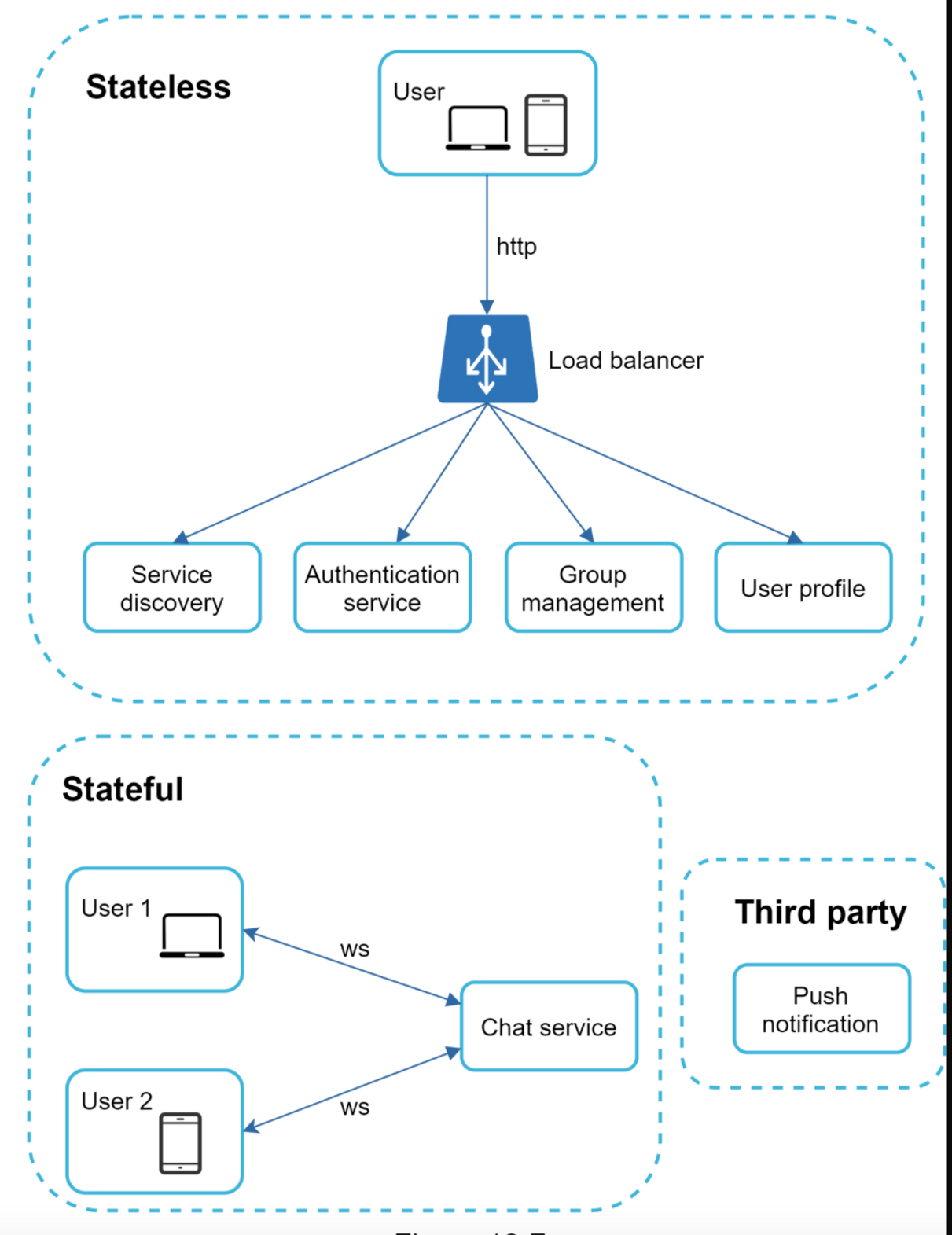

所以，主要服务可为三大类：

无状态服务
有状态服务
第三方集成

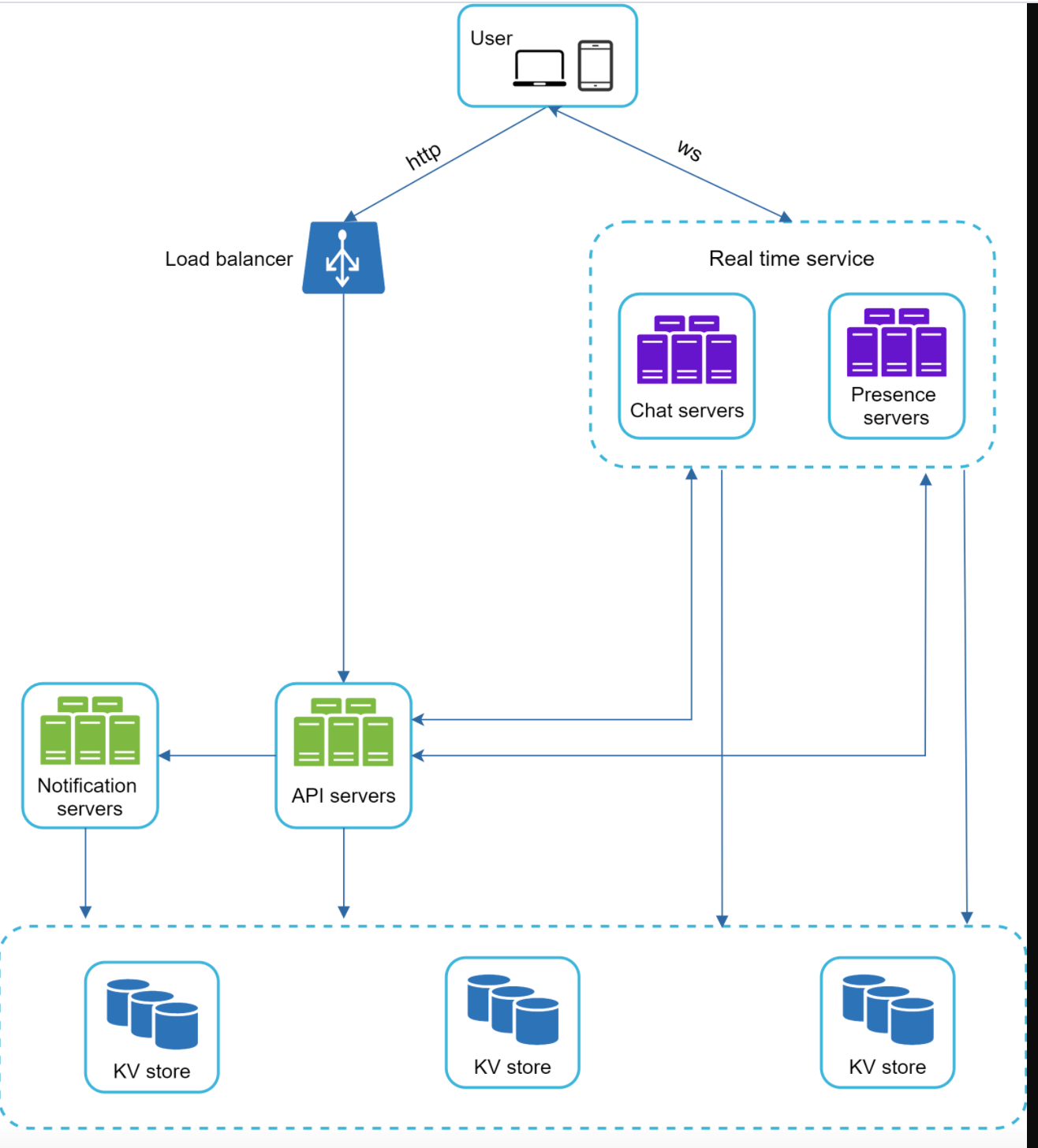

在聊天系统中，Goim 主要角色是 Real time service，实现对连接和状态的管理：

可以通过 API servers 进行系统之间的解耦；

各个服务的主要功能为：

聊天服务进行消息的发送和接收
在线状态服务管理用户在线和离线
API 服务处理用户登录、注册、修改信息
通知服务器发送推送通知（Notification）
通过 KV 存储进行存储、查询聊天信息

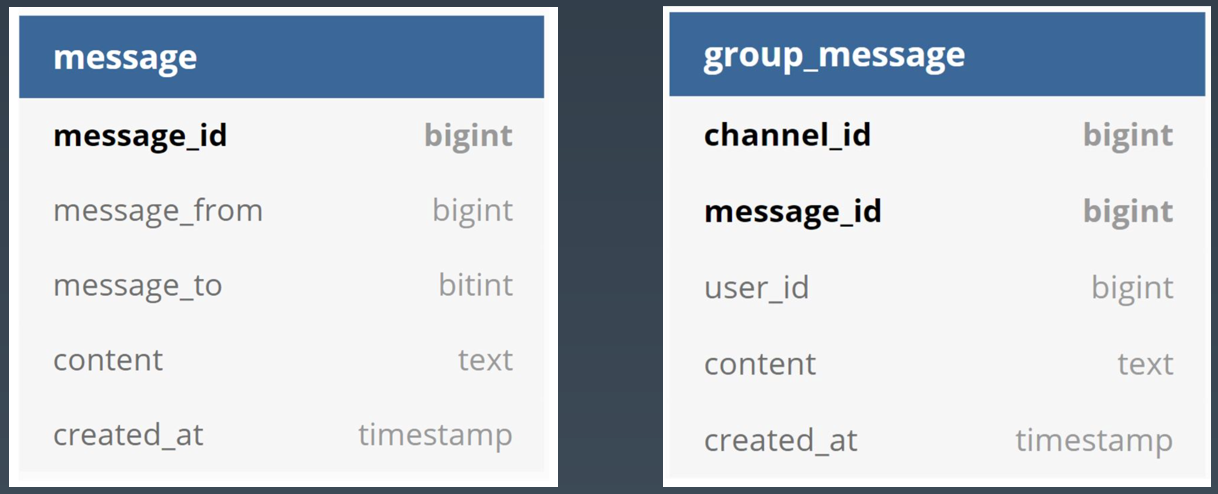

3. 消息存储

在聊天系统中，消息存储是最主要的，通常会有海量的消息需要存储，我们也会想到关系数据库还是 NoSQL 数据库；

而关系数据库主要进行存储用户信息，好友列表，群组信息，通过主从、分片基本满足；

由于消息存储比较单一，可以通过 KV 存储；

KV 存储消息的好处：

水平扩展
延迟低
访问成本低

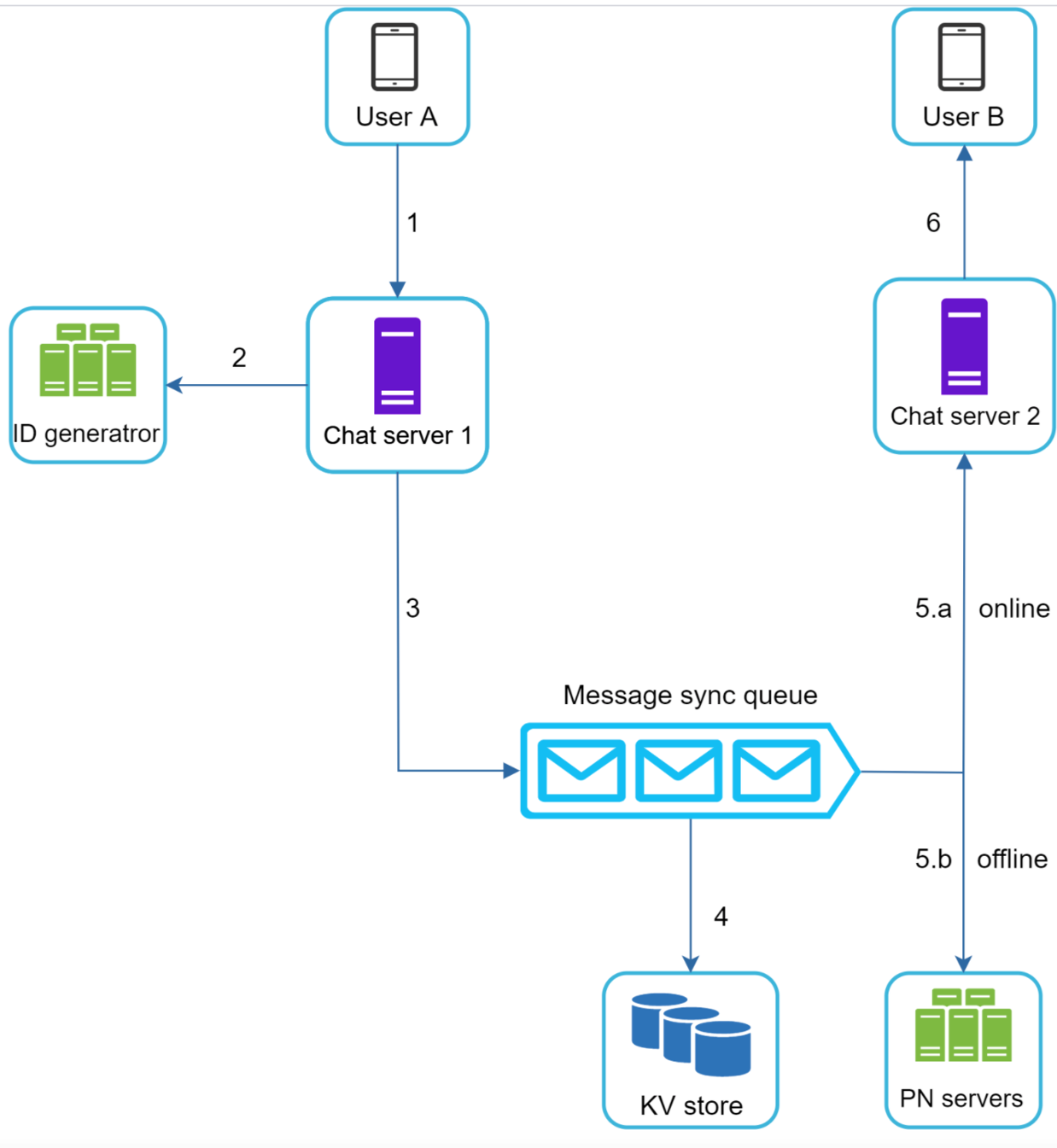

4. 消息发送

一对一聊天，主要的消息发送流程：

用户A向聊天服务发送消息给用户B
聊天服务从生成器获取消息 ID
聊天服务将消息发到消息队列
消费保存在 KV 存储中
如果用户在线，则转发消息给用户
如果用户不在线，则转发到通知服务(Notification)

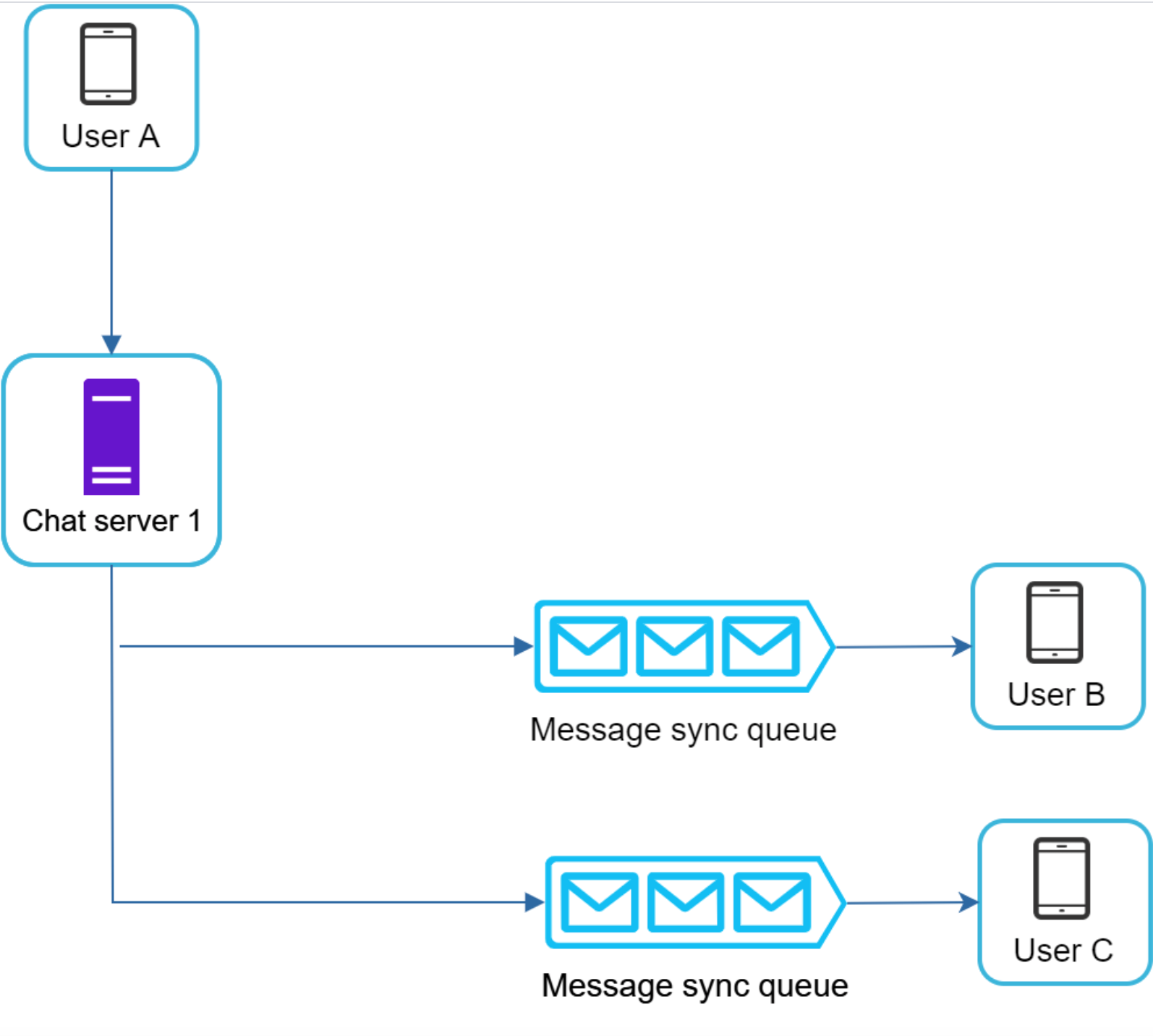

5. 群聊

群聊，较为复杂，通常有多写、多读两种方式；

单信箱（多写），每个用户都保存一份消息：
- 消息同步流程比较简单，每个客户端仅需要读取自己的信箱，即可获取新消息
- 当群组比较小时，成本也不是很高，例如微信群通常为 500 用户上限
- 对数组数量无上限
多信箱（多读），每个群仅保存一份消息：
- 用户需要同时查询多个信箱
- 如果信箱比较多，查询成本比较高
- 需要控制群组上限
