通信协议：Modbus
2026-03-07 18:19:31一、Modbus协议
**1. Modbus通信方式与分类 **
串口 RS485（一主多从），不同的报文格式：
- ModbusAscii（ASCII字符方式进行发送）
- ModbusRTU（Remote Terminal Unit）
以太网（TCP点对点），报文格式一样。RTU over TCP 以TCP的方式发送RTU的报文
- ModbusTCP
- ModbusUDP
其他连接方式：byte[] 协议
2. Modbus协议下的数据存储
- 数据存储中的位bit (bool)、字节byte（8个位）、字Word（2个字节，16位）、双字DWord（2个字，4个字节，32位），C#中的数据显示：数据类型、显示格式
- 内存分区与功能：硬盘分区、功能码
| 存储区 | 对象类型 | 访问类型（针对程序） | 存储区标识 | 说明 | 可用功能码 |
|---|---|---|---|---|---|
| 线圈状态 | 单个bit | 读写 | 0XXXX | 通过应用程序改变这种类型数据 | 读01 写 05 15 |
| 输入线圈 | 单个bit | 只读 | 1XXXX | I/O系统提供这种类型数据 | 读02 |
| 输入寄存器 | 16-位 字 | 只读 | 3XXXX | I/O系统提供这种类型数据 | 读04 |
| 保持寄存器 | 16-位 字 2个字节 | 读写 | 4XXXX | 通过应用程序改变这种类型数据 | 读03 写 06 16 |
Modbus功能码补充说明：
| 功能码 16进制 | 名称 | 功能 |
|---|---|---|
| 01 | 读线圈状态 | 读位（读N个bit）---读从机线圈寄存器，位操作 |
| 02 | 读输入离散量 | 读位（读N个bit）---读离散输入寄存器，位操作 |
| 03 | 读多个保持型寄存器 | 读整型、字符型、状态字、浮点型（读N个words）---读保持寄存器，字节操作 |
| 04 | 读多个输入寄存器 | 读整型、状态字、浮点型（读N个words）---读输入寄存器，字节操作 |
| 05 | 写单个线圈 | 写位（写一个bit）---写线圈寄存器，位操作 |
| 06 | 写单个保持寄存器 | 写整型、字符型、状态字、浮点型（写一个word）---写保持寄存器，字节操作 |
| 07 | 读取异常状态 | 取得8个内部线圈的通断状态，这8个线圈的地址由控制器决定，用户逻辑可以将这些线圈定义，以说明从机状态，短报文适宜于迅速读取状态 |
| 08 | 回送诊断校验 | 把诊断校验报文送从机，以对通信处理进行评鉴 |
| 09 | 编程（只用于484） | 使主机模拟编程器作用，修改PC从机逻辑 |
| 0A | 控询（只用于484） | 可使主机与一台正在执行长程序任务从机通信，探询该从机是否已完成其操作任务，仅在含有功能码9的报文发送后，本功能码才发送 |
| 0B | 读取事件计数 | 可使主机发出单询问，并随即判定操作是否成功，尤其是该命令或其他应答产生通信错误时 |
| 0C | 读取通讯事件记录 | 可是主机检索每台从机的ModBus事务处理通信事件记录。如果某项事务处理完成，记录会给出有关错误 |
| 0D | 编程（184/384/484/584） | 可使主机模拟编程器功能修改PC从机逻辑 |
| 0E | 探询（184/384/484/584） | 可使主机与正在执行任务的从机通信，定期控询该从机是否已完成其程序操作，仅在含有功能13的报文发送后，本功能码才得发送 |
| 0F | 写多个线圈 | 可以写多个线圈---强置一串连续逻辑线圈的通断 |
| 10 | 写多个保持寄存器 | 写多个保持寄存器---把具体的二进制值装入一串连续的保持寄存器 |
| 11 | 报告从机标识 | 可使主机判断编址从机的类型及该从机运行指示灯的状态 |
| 12 | （884和MICRO84） | 可使主机模拟编程功能，修改PC状态逻辑 |
| 13 | 重置通信链路 | 发生非可修改错误后，是从机复位于已知状态，可重置顺序字节 |
| 14 | 读取通用参数（584L） | 显示扩展存储文件中的数据信息 |
| 15 | 写入通用参数（584L） | 把通用参数写入扩展存储文件 |
| 16~40 | 保留做扩展功能备用 | |
| 41~48 | 保留以备用户功能所用 | 留作用户功能的扩展编码 |
| 49~77 | 非法功能 | |
| 78~7F | 保留 | 留作内部作用 |
| 80~FF | 保留 | 用于异常应答 |
3. 常见通信库
NModbus、NModbus4、HSL、EasyModbusTCP
//# nuget System.IO.Ports 串口通信依赖
//# EasyModbusTCP库测试
static void LibTest()
{
EasyModbus.ModbusClient client = new EasyModbus.ModbusClient("COM1");
client.Connect();
client.UnitIdentifier = 2;
int[] values = client.ReadHoldingRegisters(0, 3);
bool[] bs = client.ReadCoils(0, 10);
}
4. Modbus RTU 协议报文格式
- 读寄存器消息帧格式 - 0x03、0x04 长度表示寄存器数量
请求：
| 从站地址 | 功能码 | 起始地址 | 读取长度（2byte->16bit） | CRC16 | |||
|---|---|---|---|---|---|---|---|
| 01 | 03 | 00（Hi） | 00（Lo） | 00（Hi） | 0A（Lo） | C5 | CD |
响应：
| 从站地址 | 功能码 | 字节数 | 寄存器值1 | 寄存器值2 | …… | 寄存器值20 | CRC16 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 03 | 14 | 00（Hi） | 00（Lo） | 00（Hi） | 00（Lo） | …… | …… | 00（Hi） | 00（Lo） | XX | XX |
// ModbusRTU 读取保持型寄存器
static void RTU03Test()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
// 按照协议进行请求数据整理准备
// 请求的10个寄存器 - 10*2+5
byte[] bytes = new byte[] {
0x01,0x03,0x00,0x00,0x00,0x0A
};
// 通过CRC16方法进行校验码计算，将获取的校验码拼接到报文尾部
byte[] crc = CRC16(bytes);
var temp = bytes.ToList();
temp.AddRange(crc.Reverse()); //是否需要翻转，根据具体场景判断
bytes = temp.ToArray();
serialPort.Write(bytes, 0, bytes.Length);
//Thread.Sleep(1000);
// BytesToRead 太快可能读不到数据
//int count = serialPort.BytesToRead;
byte[] resp = new byte[25];
serialPort.Read(resp, 0, resp.Length);
//浮点型读取
//resp[3],resp[4],resp[5],resp[6]
// ABCD
// DCBA
// BADC
// CDAB
//float fff = BitConverter.ToSingle(
// //new byte[] { resp[3], resp[4], resp[5], resp[6] }.Reverse().ToArray(), 0);
// new byte[] { resp[3], resp[4], resp[5], resp[6] }, 0);
for (int i = 0; i < 10; i++)
{
int start = (i * 2) + 3;
//byte[] dataBytes = resp.ToList().GetRange(start, 2).ToArray();
byte[] dataBytes = new byte[] { resp[start], resp[start + 1] };
// Select 遍历每个字节，16进制的字符串
// Join，把集合中的每项用 01 02 03 04
Console.WriteLine(string.Join(" ", dataBytes.Select(b => b.ToString("X2"))));
// 0x00 0x6E - > 10进制数据 : 111 23 2*10+3
// 2字节 C# short/ushort/int16/uint16
// 1000 0000 0000 0000
//short value = (short)(dataBytes[0] * 256 + dataBytes[1]);
//value = -111;
//ushort vvv = (ushort)value;
// 框架提供的数据转换对象
// 这个对象，字节序 大小端 2个字节
// 300 0x01 0x2C 256
// [01] [2C] [] [] [2C] [01] [] 大端字节序
//var sss = BitConverter.IsLittleEndian;
//dataBytes.Reverse().ToArray()
//将Modbus协议的中大端数据字节序颠倒顺序，适应BitConverter的小端字节序
short value = BitConverter.ToInt16(dataBytes.Reverse().ToArray(), 0);// 小端
Console.WriteLine($">> {value}");
}
}
static byte[] CRC16(byte[] data)
{
if (data == null || !data.Any())
throw new ArgumentException("");
//运算
ushort crc = 0xFFFF;
for (int i = 0; i < data.Length; i++) //有些算法中会出现data.Length-2，那是因为data中预留了两位，用于存放CRC
{
crc = (ushort)(crc ^ (data[i]));
for (int j = 0; j < 8; j++)
{
crc = (crc & 1) != 0 ? (ushort)((crc >> 1) ^ 0xA001) : (ushort)(crc >> 1);
}
}
byte hi = (byte)((crc & 0xFF00) >> 8); //高位置
byte lo = (byte)(crc & 0x00FF); //低位置
return new byte[] { hi, lo };
}
- 写单寄存器消息帧格式 – 0x06
请求、响应一样：
| 从站地址 | 功能码 | 写入地址 | 写入值（2） | CRC16 | |||
|---|---|---|---|---|---|---|---|
| 01 | 06 | 00（Hi） | 00（Lo） | 00（Hi） | 00（Lo） | XX | XX |
// ModbusRTU 写单个寄存器
static void RTU06Test()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
// short int16 uint16
//ushort value = 40000;
//float ff = 4.5f; // 怎么转字节 能不能存下？不能 这时候就需要一次写多个寄存器
//BitConverter.GetBytes(ff);
short value = -300;
// 256进行进位
// 1 44
// 1000 0001 0010 1100 // 300
// 1111 1111 0000 0000 // 0xFF00
// 0000 0001 0000 0000 // 位&操作
// 0 00000000000 0001
List<byte> bytes = new List<byte> {
0x01,// 从站地址
0x06,// 功能码
0x00,0x00,// 起始地址
(byte)((value & 0xFF00) >> 8),
(byte)(value & 0x00FF),// 写入的值 1
};
var crc = CRC16(bytes.ToArray());
bytes.AddRange(crc.Reverse());
// 发送写单个寄存器的请求
serialPort.Write(bytes.ToArray(), 0, bytes.Count);
// 正常/异常
byte[] resp = new byte[bytes.Count];
serialPort.Read(resp, 0, resp.Length);
}
- 写多寄存器消息帧格式 – 0x10 16
请求：
| 从站地址 | 功能码 | 写入地址 | 写入数量 | 字节数 | 写入值 | CRC16 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 10 | 00（Hi） | 00（Lo） | 00（Hi） | 0A（Lo） | 04 | 0A | AB | 00 | 01 | XX | XX |
响应：
| 从站地址 | 功能码 | 写入地址 | 写入数量 | CRC16 | |||
|---|---|---|---|---|---|---|---|
| 01 | 10 | 00（Hi） | 00（Lo） | 00（Hi） | 0A（Lo） | XX | XX |
// ModbusRTU 写多个寄存器
static void RTU16Test()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
float ff = 4.5f;
byte[] v_bytes = BitConverter.GetBytes(ff);
// 需要翻转 取决于设备
List<byte> bytes = new List<byte>
{
0x01,
0x10,
0x00,0x02,
0x00,0x02,// 写入的寄存器地址数量
0x04, // 写入的值的字节数
};
bytes.AddRange(v_bytes.Reverse());
byte[] crc = CRC16(bytes.ToArray());
bytes.AddRange(crc.Reverse());
// 发送写多个寄存器的请求
serialPort.Write(bytes.ToArray(), 0, bytes.Count);
// 正常/异常
byte[] resp = new byte[8];
serialPort.Read(resp, 0, resp.Length);
}
static void RTUStringTest()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
string msg = "Hello yanzhi";
byte[] s_bytes = Encoding.ASCII.GetBytes(msg);
ushort r_count = (ushort)(Math.Ceiling(s_bytes.Length * 1.0 / 2));
// 需要翻转 取决于设备
List<byte> bytes = new List<byte>
{
0x01,
0x10,
0x00,0x08,
(byte)(r_count/256),
(byte)(r_count%256),// 写入的寄存器地址数量
(byte)s_bytes.Length, // 写入的值的字节数
};
bytes.AddRange(s_bytes);
byte[] crc = CRC16(bytes.ToArray());
bytes.AddRange(crc.Reverse());
// 发送写多个寄存器的请求
serialPort.Write(bytes.ToArray(), 0, bytes.Count);
// 正常/异常
byte[] resp = new byte[8];
serialPort.Read(resp, 0, resp.Length);
bytes = new List<byte>{
0x01,0x03,0x00,0x08,0x00,0x1E
};
// 通过CRC16方法进行校验码计算，将获取的校验码拼接到报文尾部
crc = CRC16(bytes.ToArray());
bytes.AddRange(crc.Reverse());
serialPort.Write(bytes.ToArray(), 0, bytes.Count());
Encoding.ASCII.GetString(bytes.GetRange(3, 60).ToArray());
}
- 读线圈消息帧格式 - 0x01、0x02 读取长度指的是寄存器数量
请求：
| 从站地址 | 功能码 | 起始地址 | 读取长度 | CRC | |||
|---|---|---|---|---|---|---|---|
| 01 | 01 | 00（Hi） | 00（Lo） | 00（Hi） | 0A（Lo） | XX | XX |
响应：
| 从站地址 | 功能码 | 字节数 | 输出状态 7-0 | 输出状态 15-8 | CRC | |
|---|---|---|---|---|---|---|
| 01 | 01 | 02 | 00 | 00 | XX | XX |
// ModbusRTU 读取线圈状态
static void RTU01Test()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
List<byte> bytes = new List<byte>
{
0x01,
0x01,/// 功能码
0x00,0x00,
0x00,0x0B
};
byte[] crc = CRC16(bytes.ToArray());
bytes.AddRange(crc.Reverse());
serialPort.Write(bytes.ToArray(), 0, bytes.Count);
// 读取的长度是多少
int len = (int)(Math.Ceiling(10 * 1.0 / 8));
byte[] resp = new byte[len + 5];
serialPort.Read(resp, 0, resp.Length);
int count = 0;
for (int i = 3; i < 3 + len; i++)
{
// 状态解析
// 取出每个字节中的位信息 0/1
//bool s1 = (resp[i] & 1) > 0;
//bool s2 = (resp[i] & 2) > 0;
//bool s3 = (resp[i] & 4) > 0;
//bool s4 = (resp[i] & 8) > 0;
//bool s5 = (resp[i] & 16) > 0;
//bool s6 = (resp[i] & 32) > 0;
//bool s7 = (resp[i] & 64) > 0;
//bool s8 = (resp[i] & 128) > 0;
//Console.WriteLine($"{s1} - {s2} - {s3} - {s4} - {s5} - {s6} - {s7} - {s8}");
for (int sit = 0; sit < 8; sit++)
{
// resp[i] >> sit & 1;
bool state = (resp[i] & (1 << sit)) > 0;
count++;
if (count > 11)
return;
Console.WriteLine(state);
}
}
}
- 写单线圈消息帧 - 0x05
请求、响应一样
| 从站地址 | 功能码 | 写入地址 | 写入值 | CRC | |||
|---|---|---|---|---|---|---|---|
| 01 | 05 | 00（Hi） | 00（Lo） | FF（Hi）/00（Hi） | 00（Lo） | XX | XX |
// ModbusRTU 写单个线圈状态
static void RTU05Test()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
List<byte> bytes = new List<byte>()
{
0x01,
0x05,
0x00,0x00,
0xFF,// 0xFF:on 0x00:off
0x00
// CRC
};
byte[] crc = CRC16(bytes.ToArray());
bytes.AddRange(crc.Reverse());
/// 把请求报文发送到设备
serialPort.Write(bytes.ToArray(), 0, bytes.Count);
// 读取的长度是多少
byte[] resp = new byte[bytes.Count];
serialPort.Read(resp, 0, resp.Length);
}
- 写多线圈消息帧 – 0x0F 15
请求：
| 从站地址 | 功能码 | 写入地址 | 写入数量 | 字节数 | 写入值 | CRC | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 0F | 00（Hi） | 00（Lo） | 00（Hi） | 0A（Lo） | 02 | 0A(7 - 0) | AB (15 - 8) | XX | XX |
响应：
| 从站地址 | 功能码 | 写入地址 | 写入数量 | CRC | |||
|---|---|---|---|---|---|---|---|
| 01 | 0F | 00（Hi） | 00（Lo） | 00（Hi） | 0A（Lo） | XX | XX |
// ModbusRTU 写多个线圈状态
static void RTU15Test()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
// 这里不涉及字节序的问题
// 位状态的排序
// 10 - 2
// 1101 1111 0000 0010
List<byte> bytes = new List<byte>()
{
0x01,
0x0F,
0x00,0x00,
0x00,0x0A,
0x02,// 写的状态数据数量
0xDF, // 0-7的状态
0x02 // 8-15的状态
};
byte[] crc = CRC16(bytes.ToArray());
bytes.AddRange(crc.Reverse());
serialPort.Write(bytes.ToArray(), 0, bytes.Count);
// 读取的长度是多少
byte[] resp = new byte[8];
serialPort.Read(resp, 0, resp.Length);
// 判断写入是否成功
}
5. Modbus协议其他处理
地址范围
从站地址：0-255 256个数字 0 广播（写入动作-》不用回复） 1—247 有效的地址范围 255 Modbus的 轮询
数据异常（数据无法正常解析：数据响应正常报文）
大小端存储问题导致数据解析不正确，字节分 试一下
异常处理原理（响应异常：正常请求 正常响应异常报文）
如果请求发生异常（设备处理不了），响应的报文会状功能码的最高位置1
0x01 1000 0001 0xx81 0x03 1000 0003 0x83

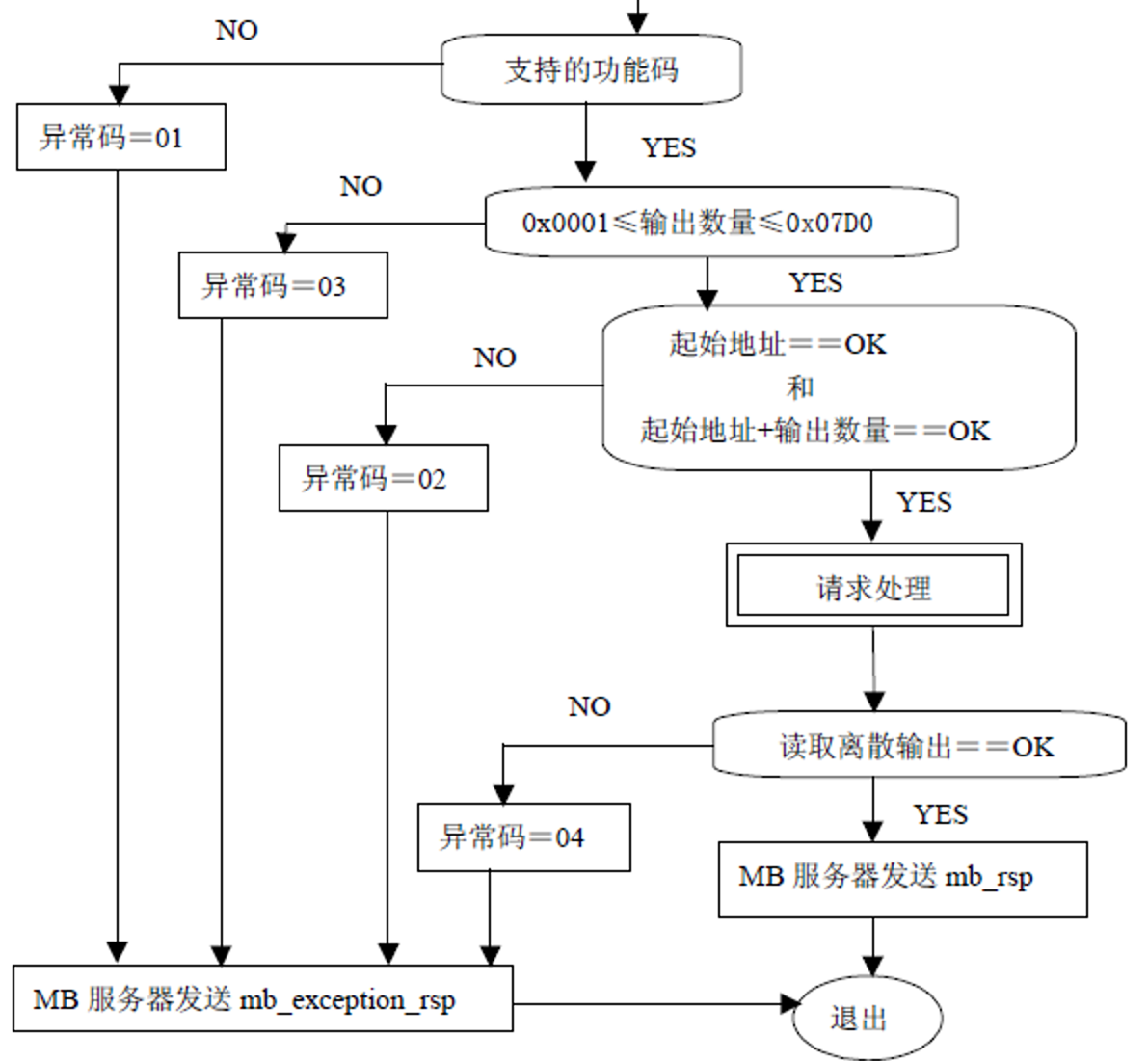

- 读取线圈的状态图

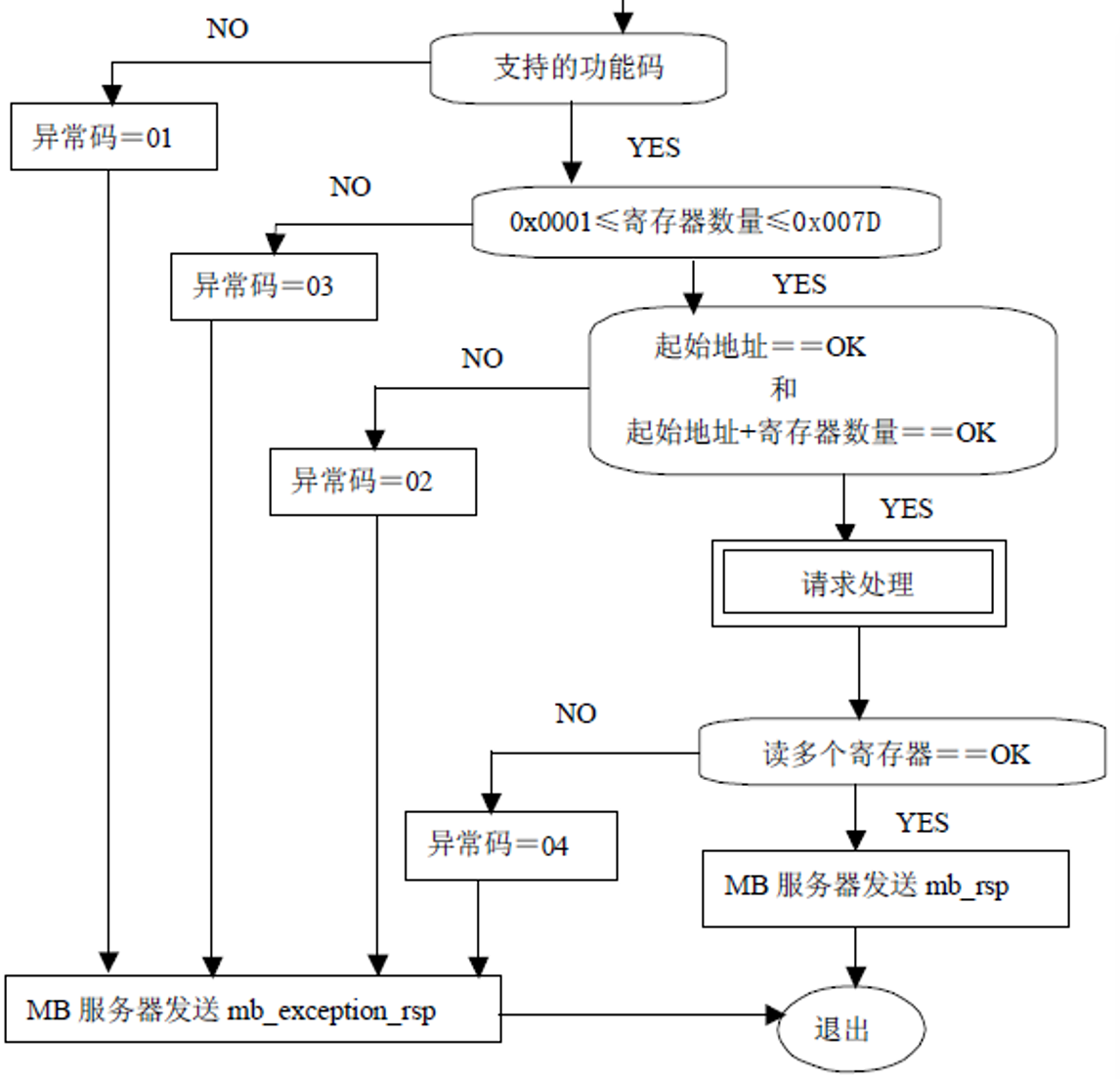

- 读保持寄存器的状态图
static void RTUException()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
List<byte> bytes = new List<byte>
{
0x01,
0x01,/// 功能码
0x00,0x00,
0x00,0x0B
};
//byte[] crc = CRC16(bytes.ToArray());
//bytes.AddRange(crc.Reverse());
serialPort.Write(bytes.ToArray(), 0, bytes.Count);
// 读取的长度是多少
int len = (int)(Math.Ceiling(10 * 1.0 / 8));
byte[] resp = new byte[len + 5];
serialPort.Read(resp, 0, resp.Length);
// 1、检查CRC对不对
// 2、检查异常码
if (resp[1] > 0x80)
{
// 有异常
//resp[2]
}
// 通信异常
}
请求频率异常(RTU) ：设备无法响应 报文组装正确的前提 间隔时间
RTU报文请求间隔：>3.5个字符时间 <1.5个字符时间
static void RTUMonitor()
{
// 通路链接起来
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
while (true)
{
Thread.Sleep(4); //频率过快就会异常
List<byte> bytes = new List<byte>{
0x01,0x03,0x00,0x00,0x00,0x0A
};
byte[] crc = CRC16(bytes.ToArray());
bytes.AddRange(crc.Reverse());
serialPort.Write(bytes.ToArray(), 0, bytes.Count);
byte[] resp = new byte[10 * 2 + 5];
serialPort.Read(resp, 0, resp.Length);
Console.WriteLine(resp[3] * 256 + resp[4]);
}
}
- 报文长度限制
0x07D0 线圈的单次请求长度
0x007D 寄存器单次请求长度
- 读写同步问题
- 485环境 半双工
- 解决方式：加锁、队列（后面通信库的时候再封装）
6. Modbus Ascii 协议处理
报文格式
| 0x3A | Address | Modbus PDU | LRC | 0x0D | 0x0A |
|---|---|---|---|---|---|
| ":" | (ASCII) | (ASCII) | (ASCII) | CR | LF |
格式变化，基于Ascii码的报文处理
- 将RTU基础报文（包含从站地址，除CRC校验部分，PDU）,利用LRC校验码计算
- 获取ASCII编码数组，对应byte[]，所有字符必须大写 ABCD….
- 添加起始（: 3A）结束字符（换行回车 0D 0A）
例：
RTU： 01 03 00 00 00 0A C5 CD
ASCII：3A 30 31 30 33 30 30 30 30 30 30 30 41 46 32 0D 0A
static void Ascii03Test()
{
// 01 03 00 00 00 0A 00
// ":01030000000A00\CR\LF"
// 0x3A 0x30 0x31 0x30 0x33 .... 0x41...0x30 0x0D 0x0A
// 以ModbusASCII报文格式进行保持型寄存器的读取，从0号地址开始读10个
SerialPort serialPort = new SerialPort("COM1");
serialPort.Open();
List<byte> bytes = new List<byte>
{
0x01,0x03,0x00,0x00,0x00,0x0A
};
// 1、LRC校验
byte lrc = LRC(bytes.ToArray());
bytes.Add(lrc);
// 2、转字符串
//16.ToString("X2") -- "10"
//1.ToString("X2") -- "01"
//15.ToString("X2") -- "0F"
string str = string.Join("", bytes.Select(b => b.ToString("X2")));
// 3、拼接头和尾
str = ":" + str;
List<byte> ascii = Encoding.ASCII.GetBytes(str).ToList();
ascii.Add(0x0D);
ascii.Add(0x0A);
serialPort.Write(ascii.ToArray(), 0, ascii.Count);
// 解析的时候
// 1、移除头尾
// 2、从字符串转byte[]
// 3、做相关检查：LRC校验 异常码检查 byte[]
// RTU是25个字节，10*2+5
// 51 = (25-1)*2 + 3 校验码只有1位，所以要-1
byte[] resp = new byte[51];
serialPort.Read(resp, 0, resp.Length);
// 1\\\
ascii = resp.ToList().GetRange(1, resp.Length - 3);
str = Encoding.ASCII.GetString(ascii.ToArray());
//"010314000B00160021002C003700000000000000000063E0"
// 注意：Framework框架下，需要两两字符拼接转换
byte[] datas = Convert.FromHexString(str);
for (int i = 0; i < 10; i++)
{
int start = (i * 2) + 3;
byte[] dataBytes = new byte[] { datas[start], datas[start + 1] };
short value = BitConverter.ToInt16(dataBytes.Reverse().ToArray(), 0);// 小端
Console.WriteLine($">> {value}");
}
}
static byte LRC(byte[] value)
{
if (value == null) return 0x00;
int sum = 0;
for (int i = 0; i < value.Length; i++)
{
sum += value[i];
}
sum = sum % 256; // 只拿低位的一个字节数据
sum = 256 - sum;
return (byte)sum;
}
7. Modbus TCP 协议处理
TCP/IP：TCP ADU由Modbus应用协议(MBAP)报文头和Modbus PDU组成。MBAP是一个通用的报文头，依赖于可靠的网络层。此ADU的格式(包括报文头)如图6所示。
报文格式：
| Transaction | Protocol | Length | Unit ID | Modbus PDU |
|---|
格式变化，基于Ascii码的报文处理，将RTU基础报文（从站地址，除CRC校验部分，PDU）以前面依次添加TransactionID（2个字节 65535）、ProtocolID（2个字节 0x00 0x00）、Length（2个字节 0x00 0x06）
例：
RTU：01 03 00 00 00 0A C5 CD 不需要校验码
TCP：00 01 00 00 00 06 01 03 00 00 00 0A 请求读取1号站内的保持型寄存器 10个
00 01：TransactionID
00 00：Modbus协议ID
00 06：后续还有多少字节
01：从站地址 单元ID。基于TCP/IP协议进行通信：点对点，还涉及从站地址吗？因为IP可能是局域网IP，内部还接了很多从站设备
static void TCP03Test()
{
Socket socket = new Socket(SocketType.Stream, ProtocolType.Tcp);
socket.Connect("127.0.0.1", 502);
byte[] bytes = new byte[] {
0x00,0x00,// TID
0x00,0x00,// Protocol ID
0x00,0x06,// 大端字节序
0x01,0x03,0x00,0x00,0x00,0x0A
};
socket.Send(bytes);
//接收
// 10 -> 20bytes + 3(功能码头) + 6(TCP/IP头) 29bytes
byte[] header = new byte[6];
socket.Receive(header, 0, 6, SocketFlags.None);
ushort len = BitConverter.ToUInt16(new byte[] { header[5], header[4] }); //5,4存的是length,大端字节序
byte[] body = new byte[len];
int count = socket.Receive(body, 0, len, SocketFlags.None);
for (int i = 0; i < 10; i++)
{
int start = (i * 2) + 3;
byte[] dataBytes = new byte[] { body[start], body[start + 1] };
short value = BitConverter.ToInt16(dataBytes.Reverse().ToArray(), 0);
Console.WriteLine($">> {value}");
}
}
二、Modbus通信库封装
1. 功能清单
需要三种类型的协议请求
- ModbusRtu CRC
- ModbusASCII LRC
- ModbusTCP ADU
不管是哪个类型的通信需要必要的组件
- SerialPort
- Socket
不管哪个类型的协议核心处理的是相同的
- 读写的PDU报文
- 写PDU的创建
- 读PDU的创建
- 字节序调整
- 解析过程
- 读操作
- 写操作
- 读写的PDU报文
扩展功能
- 读写同步
- 地址解析40001 |
- 地址分组 125个寄存器 报错
2. 封装抽象
- 枚举类
public enum Functions
{
RCoilStatus = 0x01,
RInputCoils = 0x02,
RHoldingRegister = 0x03,
RInputRegister = 0x04,
WCoilStatus = 0x0F,
WHoldingRegister = 0x10,
}
public enum EndianType
{
ABCD, CDAB, BADC, DCBA,
ABCDEFGH, GHEFCDAB, BADCFEHG, HGFEDCBA
}
- 封装异常
public class ModbusException : Exception
{
private static readonly Dictionary<byte, string> errors = new Dictionary<byte, string>
{
{ 0x01, "非法功能码"},
{ 0x02, "非法数据地址"},
{ 0x03, "非法数据值"},
{ 0x04, "从站设备故障"},
{ 0x05, "确认，从站需要一个耗时操作"},
{ 0x06, "从站设备忙"},
{ 0x08, "存储奇偶性差错"},
{ 0x0A, "不可用网关路径"},
{ 0x0B, "网关目标设备响应失败"},
};
public ModbusException(string message) : base(message) { }
public ModbusException(byte errorCode) : base(errors[errorCode]) { }
}
- 定义接口类：接口方法需要定义链接、关闭、读取、写入、数据解析等方法
public interface IModbus
{
void Connect();
void Disconnect();
byte[] Read(byte slave, Functions func, ushort start, ushort count);
void Write(byte slave, Functions func, ushort start, ushort count, byte[] datas);
/// <summary>
/// 提供一个将 byte[] 转换为指定类型数组的方法
/// 使用者可以自行解析从 Read 方法中获取的 byte[] 数据，也可以使用该方法来解析
/// </summary>
T[] GetDatas<T>(byte[] bytes, EndianType endianType = EndianType.ABCD);
/// <summary>
/// 提供一个将指定类型数组转为 Byte[] 的方法
/// 使用者可以自行转换后再调用 Write 方法，也可以使用该方法来转换
/// </summary>
byte[] GetBytes<T>(T[] datas, EndianType endianType = EndianType.ABCD);
}
- 定义抽象基类：
- 不同的通信组件的Connect、Disconnect、Read、Write等方法都不同，我们的基类提供一个模版方法实现。
- 实现GetReadBytes、GetWriteBytes方法，因为不管使用哪种通信组件，都是使用Modbus协议来读取和写入数据的，我们统一实现一下
- 提供SendAndReceive模版方法。虽然Modbus协议规定了读取和写入的格式，但整个RTU与ASCII的报文格式并不一样，我们这里放一个抽象方法。
- GetBytes和GetDatas的作用是解析byte[]，这与协议无关，我们直接在基类中实现，具体实现我们之后再处理。
public abstract class ModbusBase : IModbus
{
public abstract void Connect();
public abstract void Disconnect();
public abstract byte[] Read(byte slave, Functions func, ushort start, ushort count);
public abstract void Write(byte slave, Functions func, ushort start, ushort count, byte[] datas);
protected byte[] GetReadBytes(byte slave, byte funcCode, ushort start, ushort count)
{
return new byte[] {
slave,
funcCode,
(byte)(start / 256),
(byte)(start % 256),
(byte)(count / 256),
(byte)(count % 256)
};
}
protected byte[] GetWriteBytes(byte slave, byte funcCode, ushort start, int count, byte[] datas)
{
// 线圈/寄存器 多写功能码进行处理
List<byte> bytes = new List<byte>()
{
slave,
funcCode,
(byte)(start / 256),
(byte)(start % 256),
/// 寄存器数量 datas.lenght/2
/// 线圈数量
///
(byte)(count/256),
(byte)(count%256),
(byte)datas.Length,
};
bytes.AddRange(datas);
return bytes.ToArray();
}
/// <summary>
/// 应答模式，实现方法需要处理报文异常
/// </summary>
protected abstract byte[] SendAndReceive(byte[] bytes, int len);
public byte[] GetBytes<T>(T[] datas, EndianType endianType = EndianType.ABCD)
{
return null;
}
public T[] GetDatas<T>(byte[] bytes, EndianType endianType = EndianType.ABCD)
{
return null;
}
}
- 再次封装一个ModbusSerial抽象类，
- 无论是ModbusRTU还是ModbusASCII都是使用SerialPort来通信的，所以我们继续封装一层
- SerialPort没有实现Read和Write方法，因为RTU和ASCII的读取与写入机制是不一样的，需要去具体类中实现
- SendAndReceive时需要处理异常报文，Modbus协议的传输格式中数据异常会返回0x80以上的数据，随后可能就不能正常读取数据了。又因为Modbus是应答最小的响应周期是1.5毫秒，我们可以使用一个2毫秒的超时来做异常判断
- 提供CRC16和算法
public abstract class ModbusSerial : ModbusBase
{
public string PortName { get; set; } = "COM1";
public int BaudRate { get; set; } = 9600;
public Parity Parity { get; set; } = Parity.None;
public int DataBits { get; set; } = 8;
public StopBits StopBits { get; set; } = StopBits.One;
public int ReadTimeout { get; set; } = 2000;
public int ReadBufferSize { get; set; } = 4096;
private SerialPort _serialPort;
public ModbusSerial(string portName, int baudRate, Parity parity, int dataBits, StopBits stopBits)
{
this.PortName = portName;
this.BaudRate = baudRate;
this.Parity = parity;
this.DataBits = dataBits;
this.StopBits = stopBits;
_serialPort = new SerialPort();
}
public override void Connect()
{
_serialPort.PortName = PortName;
_serialPort.BaudRate = BaudRate;
_serialPort.DataBits = DataBits;
_serialPort.Parity = Parity;
_serialPort.StopBits = StopBits;
_serialPort.ReadTimeout = ReadTimeout;
_serialPort.ReadBufferSize = ReadBufferSize;
_serialPort.Open();
}
public override void Disconnect()
{
_serialPort.Close();
}
protected override byte[] SendAndReceive(byte[] bytes, int len)
{
if (!_serialPort.IsOpen)
throw new ModbusException("串口对象未连接");
_serialPort.Write(bytes.ToArray(), 0, bytes.Length);
// 响应数据获取
List<byte> resp = new List<byte>();
try
{
do
{
// 这里需要配合一个超时 2000
resp.Add((byte)_serialPort.ReadByte());/// 从缓冲区一个字节读
}
while (resp.Count < len);
}
catch
{
// 这里有一个超时异常
}
return resp.ToArray();
}
protected byte[] CRC16(List<byte> data)
{
if (data == null || !data.Any())
throw new ArgumentException("");
//运算
ushort crc = 0xFFFF;
for (int i = 0; i < data.Count; i++)
{
crc = (ushort)(crc ^ (data[i]));
for (int j = 0; j < 8; j++)
{
crc = (crc & 1) != 0 ? (ushort)((crc >> 1) ^ 0xA001) : (ushort)(crc >> 1);
}
}
byte hi = (byte)((crc & 0xFF00) >> 8); //高位置
byte lo = (byte)(crc & 0x00FF); //低位置
return new byte[] { hi, lo };
}
protected byte LRC(byte[] value)
{
if (value == null) return 0x00;
int sum = 0;
for (int i = 0; i < value.Length; i++)
{
sum += value[i];
}
sum = sum % 256; // 只拿低位的一个字节数据
sum = 256 - sum;
return (byte)sum;
}
}
- 同样，我们再封装一个ModbusSocket基类
public abstract class ModbusSocket : ModbusBase
{
public string IP { get; set; } = "127.0.0.1";
public int Port { get; set; }
public int ReadTimeout { get; set; } = 2000;
public int ReadBufferSize { get; set; } = 4096;
private Socket _socket;
protected ModbusSocket(ProtocolType protocolType, string ip, int port)
{
if (protocolType == ProtocolType.Tcp)
{
_socket = new Socket(SocketType.Stream, protocolType);
}
else if (protocolType == ProtocolType.Udp)
{
_socket = new Socket(SocketType.Dgram, protocolType);
}
else
{
throw new NotSupportedException("不支持的协议类型：" + protocolType);
}
IP = ip;
Port = port;
}
public override void Connect()
{
_socket.ReceiveTimeout = ReadTimeout;
_socket.ReceiveBufferSize = ReadBufferSize;
_socket.Connect(IP, Port);
}
public override void Disconnect()
{
_socket.Shutdown(SocketShutdown.Both);
_socket.Close();
_socket.Dispose();
}
protected override byte[] SendAndReceive(byte[] bytes, int len)
{
_socket.Send(bytes, 0, bytes.Length, SocketFlags.None);
byte[] resp = new byte[6];
_socket.Receive(resp, 0, 6, SocketFlags.None);
// 判断TID是否一致
if (resp[0] != bytes[0] || resp[1] != bytes[1])
{
// 清空缓冲区，可能存在一下问题：
// Receive方法默认会阻塞，直到有数据到达或超时。如果缓冲区本就是空的，线程会一直等待
// 一次性分配一个大小为 ReceiveBufferSize（通常64KB）的数组，可能远大于实际待清空的数据量，造成资源浪费
// 如果对端正常关闭连接，Receive会返回0。若将此理解为“清空完毕”，可能忽略连接已断开的事实
// 此方法会丢弃所有读取到的数据。如果缓冲区里包含有效但尚未被程序逻辑处理的消息，会造成数据丢失
// 在清空过程中，可能发生超时（SocketException）、连接重置等异常。不处理会导致程序崩溃
//_socket.Receive(new byte[_socket.ReceiveBufferSize]);
// TryClearReceiveBuffer 是优化方法
TryClearReceiveBuffer();
throw new ModbusException("TransactionID不匹配，接收数据无效");
}
len = resp[4] * 256 + resp[5];
resp = new byte[len];
int count = _socket.Receive(resp, 0, len, SocketFlags.None);
return resp;
}
/// <summary>
/// 尝试清空套接字的接收缓冲区
/// </summary>
/// <returns>是否成功清空（false表示发生超时或错误）</returns>
private bool TryClearReceiveBuffer()
{
try
{
// 设置一个合理的超时时间，例如2秒
_socket.ReceiveTimeout = 2000;
// 使用较小的缓冲区进行循环读取
byte[] buffer = new byte[1024];
// 只要还有数据可读，就继续读取并丢弃
while (_socket.Available > 0)
{
int bytesRead = _socket.Receive(buffer, 0, buffer.Length, SocketFlags.None);
// 如果连接关闭，则跳出循环
if (bytesRead == 0)
break;
// 可以在这里记录日志，例如：Console.WriteLine($"清理了 {bytesRead} 字节的残留数据。");
}
// 重置超时时间（如果需要恢复为无限等待）
// _socket.ReceiveTimeout = 0;
return true;
}
catch (SocketException ex) when (ex.SocketErrorCode == SocketError.TimedOut)
{
// 超时异常表示在指定时间内没有收到新数据，可以认为是清空完毕
Console.WriteLine("清空缓冲区操作超时（可能已无数据）。");
return true;
}
catch (SocketException ex)
{
// 处理其他Socket错误，如连接失败
Console.WriteLine($"清空缓冲区时发生网络错误: {ex.SocketErrorCode}");
return false;
}
catch (ObjectDisposedException)
{
// Socket已被关闭
Console.WriteLine("套接字已被关闭。");
return false;
}
}
}
3. 实现具体协议的封装
- ModbusRTU的实现
public class ModbusRTU : ModbusSerial
{
public ModbusRTU() : this("COM1") { }
public ModbusRTU(string portName) : this(portName, 9600, Parity.None, 8, StopBits.One) { }
public ModbusRTU(string portName, int baudRate, Parity parity, int dataBits, StopBits stopBits) : base(portName, baudRate, parity, dataBits, stopBits) { }
// 01 02 03 04
// 从站地址、功能码、起始地址、数量
public override byte[] Read(byte slave, Functions func, ushort start, ushort count)
{
List<byte> bytes = this.GetReadBytes(slave, (byte)func, start, count).ToList();
bytes = CreateAdu(bytes);
// 适用于03，04功能码
int len = count * 2 + 5;
// 适用01、02
if (func == Functions.RCoilStatus || func == Functions.RInputCoils)
len = (int)Math.Ceiling(count * 1.0 / 8) + 5;
// 这个逻辑 适用 RTU ASCII
byte[] resp = this.SendAndReceive(bytes.ToArray(), len);
return this.Check(resp, len);
}
public override void Write(byte slave, Functions func, ushort start, ushort count, byte[] datas)
{
List<byte> bytes = this.GetWriteBytes(slave, (byte)func, start, count, datas).ToList();
bytes = this.CreateAdu(bytes);
byte[] resp = this.SendAndReceive(bytes.ToArray(), 8);
this.Check(resp, 8);
}
private List<byte> CreateAdu(List<byte> bytes)
{
byte[] crc = CRC16(bytes);
bytes.AddRange(crc.Reverse());
return bytes;
}
private byte[] Check(byte[] resp, int len)
{
if (resp.Length == 5 || resp.Length == len)
{
List<byte> check = resp.ToList().GetRange(0, resp.Length - 2);
check = CreateAdu(check);
if (!check.SequenceEqual(resp))
{
throw new ModbusException("数据传输异常，校验码不匹配");
}
if (resp[1] > 0x80)
{
throw new ModbusException(resp[2]);// 异常码
}
return resp.ToList().GetRange(3, len - 5).ToArray();
}
else
{
throw new ModbusException("通信响应异常");
}
}
}
- ModbusASCII的实现，封装RTU后，再封装ASCII就很简单了，对照参考一下即可。
public class ModbusASCII : ModbusSerial
{
public ModbusASCII() : this("COM1") { }
public ModbusASCII(string portName) : this(portName, 9600, Parity.None, 8, StopBits.One) { }
public ModbusASCII(string portName, int baudRate, Parity parity, int dataBits, StopBits stopBits) : base(portName, baudRate, parity, dataBits, stopBits) { }
public override byte[] Read(byte slave, Functions func, ushort start, ushort count)
{
List<byte> bytes = this.GetReadBytes(slave, (byte)func, start, count).ToList();
var ascii = CreateAdu(bytes);
// 适用于03，04功能码
// 如果请求10个寄存器，正常响应51个字节，
// 异常情况 5（RTU） 01 83 01 XX 4*2+3=11 bytes
// //
int len = (count * 2 + 4) * 2 + 3;
// 适用01、02
// 如果请求10个线圈，正常响应15
if (func == Functions.RCoilStatus || func == Functions.RInputCoils)
len = ((int)Math.Ceiling(count * 1.0 / 8) + 4) * 2 + 3;
byte[] resp = this.SendAndReceive(ascii.ToArray(), len);
return this.Check(resp, len);
}
public override void Write(byte slave, Functions func, ushort start, ushort count, byte[] datas)
{
List<byte> bytes = this.GetWriteBytes(slave, (byte)func, start, count, datas).ToList();
var ascii = CreateAdu(bytes);
// 7 *2 + 3 = 17
byte[] resp = this.SendAndReceive(ascii.ToArray(), 17);
this.Check(resp, 17);
}
private List<byte> CreateAdu(List<byte> bytes)
{
byte lrc = this.LRC(bytes.ToArray());
bytes.Add(lrc);
// 转ASCII字符 加头和尾
string str = ":" + string.Join("", bytes.Select(b => b.ToString("X2")));
List<byte> ascii = Encoding.ASCII.GetBytes(str).ToList();
ascii.Add(0x0D);
ascii.Add(0x0A);
return ascii;
}
private byte[] Check(byte[] resp, int len)
{
if (resp.Length == 11 || resp.Length == len)
{
// 检查是否完整
if (resp[0] != 0x3A ||
resp[resp.Length - 2] != 0x0D ||
resp[resp.Length - 1] != 0x0A)
throw new ModbusException("响应报文数据不完整");
// 去头和尾
List<byte> ascii = resp.ToList().GetRange(1, resp.Length - 3);
// 获取对应字符串
string str = Encoding.ASCII.GetString(ascii.ToArray());
// 将字符串转变成字节数组
byte[] datas = Convert.FromHexString(str);
// LRC校验
List<byte> check = datas.ToList().GetRange(0, datas.Length - 1);
check.Add(LRC(check.ToArray()));
if (!check.SequenceEqual(datas))
{
throw new ModbusException("数据传输异常，校验码不匹配");
}
// 报文异常码检查
if (datas[1] > 0x80)
{
throw new ModbusException(datas[2]);// 异常码
}
// 截取数据字节
return datas.ToList().GetRange(3, datas.Length - 4).ToArray();
}
else
throw new ModbusException("通信响应异常");
}
}
- ModbusTCP的实现
public class ModbusTCP : ModbusSocket
{
public ModbusTCP() : this("127.0.0.1") { }
public ModbusTCP(string ip) : this(ip, 502) { }
public ModbusTCP(string ip, int port) : base(ProtocolType.Tcp, ip, port) { }
int _tid = 0;
public override byte[] Read(byte slave, Functions func, ushort start, ushort count)
{
int tid = this.CreateTID();
List<byte> bytes = new List<byte>()
{
(byte)(tid/256),
(byte)(tid%256),
0x00,0x00,
0x00,0x06
};
bytes.AddRange(this.GetReadBytes(slave, (byte)func, start, count));
/// TCP/IP协议不需要传入长度，所以给一个默认为 -1 的长度
byte[] resp = this.SendAndReceive(bytes.ToArray(), -1);
if (resp[1] > 0x80)
{
throw new ModbusException(resp[2]);// 异常码
}
return resp.ToList().GetRange(3, resp.Length - 3).ToArray();
}
public override void Write(byte slave, Functions func, ushort start, ushort count, byte[] datas)
{
int tid = this.CreateTID();
List<byte> bytes = new List<byte>()
{
(byte)(tid/256),
(byte)(tid%256),
0x00,0x00
};
byte[] write = this.GetWriteBytes(slave, (byte)func, start, count, datas);
bytes.Add((byte)(write.Length / 256));
bytes.Add((byte)(write.Length % 256));
bytes.AddRange(write);
byte[] resp = this.SendAndReceive(bytes.ToArray(), -1);
if (resp[1] > 0x80)
{
throw new ModbusException(resp[2]);// 异常码
}
}
private static readonly object _lockObj = new object();
private int CreateTID()
{
lock (_lockObj)
{
_tid++;
_tid = _tid % 65535;
return _tid;
}
}
}
4. 实现协议报文分组解析
在封装ModbusBase基类的时候，我们预留了GetBytes和GetDatas方法，当时还没有实现，现在我们实现一下。
- 解析报文内容的实现
/// <summary>
/// 根据所提供的字节数组进行数据转换，通过泛型进行数据类型的指定
/// </summary>
public T[] GetDatas<T>(byte[] bytes, EndianType endianType = EndianType.ABCD)
{
if (typeof(T) == typeof(bool))
{
List<T> values = new List<T>();
for (int i = 0; i < bytes.Length; i++)
{
// 0000 0000
// 0000 0100 &
for (int j = 0; j < 8; j++)
{
dynamic dd = (bytes[i] & (1 << j)) > 0;
values.Add(dd);
}
}
return values.ToArray();
}
else
{
List<T> values = new List<T>();
// 2字节 ushort short
// 4bytes float int
int len = Marshal.SizeOf(typeof(T));
// 传入的bytes的数量一定是T长度的倍数
if (bytes.Length % len > 0)
throw new ModbusException("需要转换的字节数量无效");
//反射出BitConverter中所有的静态公共方法
//然后找出返回类型是T,并且是2个输入参数的方法
Type tbc = typeof(BitConverter);
MethodInfo[] mis = tbc.GetMethods(BindingFlags.Public | BindingFlags.Static);
MethodInfo? method = mis.FirstOrDefault(mi => mi.ReturnType == typeof(T) && mi.GetParameters().Count() == 2);
if (method == null)
throw new ModbusException("数据转换出错！未找到匹配的数据转换方法");
for (int i = 0; i < bytes.Length; i += len)
{
// 默认是大端排序
List<byte> dataTemp = bytes.ToList().GetRange(i, len);
// 调整字节序
byte[] sb = SwitchEndianType(dataTemp, endianType);
// short/ushort
//ushort us = BitConverter.ToUInt16(dataTemp.ToArray(), 0);
//float f = BitConverter.ToSingle(dataTemp.ToArray(), 0);
// 通过对应的BitConverter方法转换Byte[]数组到数据
// BitConverter 小端
if (BitConverter.IsLittleEndian)
sb = sb.Reverse().ToArray();
// 执行BitConverter的具体方法
var value = method.Invoke(tbc, new object[] { sb, 0 });
if(value == null)
throw new ModbusException("数据类型转换出错！");
values.Add((T)value);
}
return values.ToArray();
}
}
private byte[] SwitchEndianType(List<byte> datas, EndianType endianType)
{
switch (endianType)
{
case EndianType.ABCD:
case EndianType.ABCDEFGH:
return datas.ToArray();
case EndianType.CDAB:
return new byte[] { datas[2], datas[3], datas[0], datas[1] };
case EndianType.BADC:
return new byte[] { datas[1], datas[0], datas[3], datas[2] };
case EndianType.GHEFCDAB:
return new byte[] { datas[6], datas[7], datas[4], datas[5] ,
datas[2], datas[3], datas[0], datas[1] };
case EndianType.BADCFEHG:
return new byte[] { datas[1], datas[0], datas[3], datas[2] ,
datas[5], datas[4], datas[7], datas[6] };
case EndianType.DCBA:
case EndianType.HGFEDCBA:
datas.Reverse();
return datas.ToArray();
}
return datas.ToArray();
}
- 报文内容转成byte[]
public byte[] GetBytes<T>(T[] datas, EndianType endianType = EndianType.ABCD)
{
List<byte> result = new List<byte>();
// 5个状态
// 0000 0000
// 10个状态
// 0000 0000 0000 0000
// 0000 0001
// 1
if (typeof(T) == typeof(bool))
{
byte start = 0x00;
for (int i = 0; i < datas.Length; i++)
{
var item = datas[i];
byte bit = (byte)(bool.Parse(item!.ToString()!) ? 1 : 0);
bit = (byte)(bit << (i % 8));
start |= bit;
if ((i % 8) == 7)
{
result.Add(start);
start = 0x00;
}
}
// 判断
if (datas.Length % 8 > 0)
result.Add(start);
}
else
{
foreach (dynamic? item in datas)
{
byte[] db = BitConverter.GetBytes(item);
if (BitConverter.IsLittleEndian)
db = db.Reverse().ToArray();
// ABCD
db = SwitchEndianType(db.ToList(), endianType);
result.AddRange(db);
}
}
return result.ToArray();
}
5. 串口相关协议的读写分离问题
截至到上一部，通用库的基本功能已经实现了。而在生产系统中，我们可能会有一个循环的任务，会一直监听着接口数据。下面是通信库的调用
static void LibTest()
{
try
{
var modbus = new ModbusRTU();
modbus.Connect();
#region 同步读写
//while (true)
{
byte[] result = modbus.Read(1, Functions.RCoilStatus, 0, 5);
//6个寄存器-》12个字节-》3个长整型
//byte[] result = modbus.Read(1, Functions.RHoldingRegister, 0, 8);
//ushort[] values = modbus.GetDatas<ushort>(result);
//uint[] values = modbus.GetDatas<uint>(result);
//double[] values = modbus.GetDatas<double>(result, EndianType.BADCFEHG);
bool[] values = modbus.GetDatas<bool>(result);
Console.WriteLine(string.Join("-", result.Select(b => b.ToString("X2"))));
Console.WriteLine(string.Join("-", values.Select(v => v.ToString())));
}
{
// false false true true true
// 0001 1100
// 0x1C
//List<bool> values = new List<bool> { true, false, true, false, true, false, false, false, true, true };
//byte[] vb = modbus.GetBytes<bool>(values.ToArray());
//modbus.Write(1, Functions.WCoilStatus, 0,
// (ushort)values.Count,
// vb);
//List<uint> values = new List<uint>() { 1200, 1500 };
List<float> values = new List<float>() { 1.23f, 4.56f };
byte[] vb = modbus.GetBytes<float>(values.ToArray(), EndianType.CDAB);
modbus.Write(1, Functions.WHoldingRegister, 0,
(byte)(vb.Length / 2),
vb);
}
#endregion
}
catch (Exception ex)
{
Console.WriteLine(ex.Message);
}
}
全双工和TCP/IP能支持同时有读写任务进行，而如485这种半双工串口就会遇到读写分离的问题。
你可以把485通信想象成使用一部对讲机。对讲机有一个关键特性：你无法同时说和听。当你按住通话键时，你只能说话，听不到对方的声音；松开按键，你才能听到对方说话。
- 半双工 就是这个模式：通信双方可以互相通话，但同一时间，只能有一方在说。
- 相比之下，全双工则像打电话，双方可以同时说和听，互不干扰。
要解决读写分离问题，我们可以使用加锁，或者异步队列来解析，下面我们先直接在ModbusSerial类的SendAndReceive方法中，使用lock处理一下。
private static readonly object _lock = new object();
/// <summary>
///
/// </summary>
/// <param name="bytes">请求报文</param>
/// <param name="len">正常返回报文</param>
/// <returns></returns>
/// <exception cref="Exception"></exception>
protected override byte[] SendAndReceive(byte[] bytes, int len)
{
lock (_lock)
{
if (!_serialPort.IsOpen)
throw new Exception("串口对象未连接");
_serialPort.Write(bytes.ToArray(), 0, bytes.Length);
// 响应数据获取
List<byte> resp = new List<byte>();
try
{
do
{
// 这里需要配合一个超时 2000
resp.Add((byte)_serialPort.ReadByte());/// 从缓冲区一个字节读
}
while (resp.Count < len);
}
catch
{
// 这里有一个超时异常
}
return resp.ToArray();
}
}
6. 队列和异步读写
- 定义异步模型，引入异步概念之后，Read和Write方法将不会被卡住，我们可以使用委托回调方法来实现。
我们先定义一个异步模型，这个模型需要定义一个id，传入数据、传出数据和一个回调方法。模型代码如下：
internal class AsyncModel
{
//id
public int Handler { get; set; }
public byte[] RequestBytes { get; set; } = null!;
public int ResponseLen { get; set; }
//回调方法
public required Action<byte[], int, Exception> Completed { get; set; }
//执行时间
public long TakeTime { get; set; }
}
- 接口和抽象基类添加对应的异步方法
public interface IModbus
{
void ReadAsync(byte slave, Functions func, ushort start, ushort count, int handler, Action<byte[], int, Exception> callback);
void WriteAsync(byte slave, Functions func, ushort start, ushort count, byte[] datas, int handler, Action<byte[], int, Exception> callback);
}
public abstract class ModbusBase : IModbus
{
//异步队列
internal List<AsyncModel> asyncModels = new List<AsyncModel>();
public abstract void ReadAsync(byte slave, Functions func, ushort start, ushort count, int handler, Action<byte[], int, Exception> callback);
public abstract void WriteAsync(byte slave, Functions func, ushort start, ushort count, byte[] datas, int handler, Action<byte[], int, Exception> callback);
}
- 异步方法的实现
public class ModbusRTU : ModbusSerial
{
public override void ReadAsync(byte slave, Functions func, ushort start, ushort count, int handler, Action<byte[], int, Exception> callback)
{
List<byte> bytes = this.GetReadBytes(slave, (byte)func, start, count).ToList();
bytes = CreateAdu(bytes);
int len = count * 2 + 5;
if (func == Functions.RCoilStatus || func == Functions.RInputCoils)
len = (int)Math.Ceiling(count * 1.0 / 8) + 5;
this.asyncModels.Add(new AsyncModel
{
Handler = handler,
RequestBytes = bytes.ToArray(),
ResponseLen = len,
Completed = callback
});
}
public override void WriteAsync(byte slave, Functions func, ushort start, ushort count, byte[] datas, int handler, Action<byte[], int, Exception> callback)
{
List<byte> bytes = this.GetWriteBytes(slave, (byte)func, start, count, datas).ToList();
bytes = this.CreateAdu(bytes);
this.asyncModels.Insert(0, new AsyncModel
{
Handler = handler,
RequestBytes = bytes.ToArray(),
ResponseLen = 8, //返回长度固定是8
Completed = callback
});
}
}
public class ModbusASCII : ModbusSerial
{
public override void ReadAsync(byte slave, Functions func, ushort start, ushort count, int handler, Action<byte[], int, Exception> callback)
{
List<byte> bytes = this.GetReadBytes(slave, (byte)func, start, count).ToList();
var ascii = CreateAdu(bytes);
int len = (count * 2 + 4) * 2 + 3;
if (func == Functions.RCoilStatus || func == Functions.RInputCoils)
len = ((int)Math.Ceiling(count * 1.0 / 8) + 4) * 2 + 3;
this.asyncModels.Add(new AsyncModel
{
Handler = handler,
RequestBytes = bytes.ToArray(),
ResponseLen = len,
Completed = callback
});
}
public override void WriteAsync(byte slave, Functions func, ushort start, ushort count, byte[] datas, int handler, Action<byte[], int, Exception> callback)
{
List<byte> bytes = this.GetWriteBytes(slave, (byte)func, start, count, datas).ToList();
var ascii = CreateAdu(bytes);
this.asyncModels.Add(new AsyncModel
{
Handler = handler,
RequestBytes = bytes.ToArray(),
ResponseLen = 17, //固定值
Completed = callback
});
}
}
- 启动后台线程，循环发送数据
- 读取到的数据可能是异常报文，因此也需要check方法。我们可以把RTU和ASCII中的check方法提炼一个抽象到
public abstract class ModbusSerial : ModbusBase
{
public override void Connect()
{
_serialPort.PortName = PortName;
_serialPort.BaudRate = BaudRate;
_serialPort.DataBits = DataBits;
_serialPort.Parity = Parity;
_serialPort.StopBits = StopBits;
_serialPort.ReadTimeout = ReadTimeout;
_serialPort.ReadBufferSize = ReadBufferSize;
_serialPort.Open();
// 这里可以启动一个后台线程进行队列数据的获取和请求
Task.Run(() =>
{
while (!cts.IsCancellationRequested)
{
if (_serialPort == null || asyncModels.Count == 0) continue;
var model = asyncModels.First();
Exception? _ex = null;
byte[]? datas = null;
try
{
Console.WriteLine(string.Join("-", model.RequestBytes.Select(b => b.ToString("X2"))));
byte[] resp = this.SendAndReceive(model.RequestBytes, model.ResponseLen);
// 执行校验逻辑，返回的应该是数据部分字节，同时中间可能还有异常
// 调用RTU的Check方法
// 调用ASCII的Check方法
datas = this.Check(resp, model.ResponseLen);
}
catch (Exception ex)
{
_ex = ex;
}
finally
{
asyncModels.RemoveAll(id => id.Handler == model.Handler);
// 执行完成时，将结果通过委托方法传出
model.Completed?.Invoke(datas, model.Handler, _ex);
}
}
});
}
public override void Disconnect()
{
_serialPort.Close();
cts.Cancel();
}
}
- 通信库异步使用方法
IModbus modbus = new ModbusRTU()
static void Main(string[] args)
{
try
{
modbus.Connect();
// 读写同步 ： 总线同一时刻 只能有一个报文
modbus.ReadAsync(1, Functions.RHoldingRegister, 0, 5, 123, ReadCompleted);
// 异步写
List<ushort> values = new List<ushort>() { (ushort)1200, (ushort)1500 };
byte[] reqDatas = modbus.GetBytes<ushort>(values.ToArray());
modbus.WriteAsync(1, Functions.WHoldingRegister, 0, 2, reqDatas, 456, WriteCompleted);
Console.ReadLine();
modbus.Disconnect();
}
catch (Exception ex)
{
Console.WriteLine(ex.Message);
}
Console.ReadLine();
}
static void ReadCompleted(byte[] bytes, int id, Exception ex)
{
Console.WriteLine(id);
if (ex != null)
{
Console.WriteLine(ex.Message);
return;
}
ushort[] values = modbus.GetDatas<ushort>(bytes);
Console.WriteLine(string.Join("-", values.Select(v => v.ToString())));
Thread.Sleep(1000);
modbus.ReadAsync(1, Functions.RHoldingRegister, 0, 5, 123, ReadCompleted);
}
static void WriteCompleted(byte[] bytes, int id, Exception ex)
{
Console.WriteLine(id);
if (ex != null)
{
Console.WriteLine(ex.Message);
return;
}
}
7. 扩展功能——按地址读写
public abstract class ModbusBase : IModbus
{
// 00001
// 10001
// 30001
// 40001
public byte[] Read(byte slave, string variable, bool isBaseOne = false)
{
(Functions, int) result = this.GetAddress(variable, true, isBaseOne);
return this.Read(slave, result.Item1, (ushort)result.Item2, 1);
}
public void Write(byte slave, string variable, ushort count, byte[] datas, bool isBaseOne = false)
{
(Functions, int) result = this.GetAddress(variable, false, isBaseOne);
this.Write(slave, result.Item1, (ushort)result.Item2, count, datas);
}
/// <param name="isBaseOne">是否是按1做为起始地址</param>
private (Functions, int) GetAddress(string variable, bool isRead, bool isBaseOne)
{
// 解析地址
Functions func;
string area = variable[0].ToString();
if (area == "0")
func = isRead ? Functions.RCoilStatus : Functions.WCoilStatus;
else if (area == "1")
func = Functions.RInputCoils;
else if (area == "3")
func = Functions.RInputRegister;
else if (area == "4")
func = isRead ? Functions.RHoldingRegister : Functions.WHoldingRegister;
else
throw new Exception("地址格式不正确，无法识别");
string s_addr = variable.Substring(1);
int i_addr = int.Parse(s_addr);
if (!isBaseOne)
i_addr -= 1;
return (func, i_addr);
}
}
- 调用
//读
byte[] bytes = modbus.Read(1, "40001", true);
//写
List<ushort> vs = new List<ushort>() { 111, 222 };
byte[] dataBytes = ModbusMaster.GetBytes<ushort>(vs.ToArray());
modbus.Write(1, "40001", 2, dataBytes);
